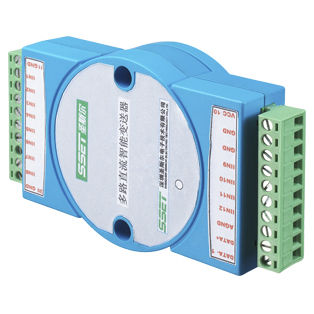

Convertitore di segnale analogico CE- AD81-34MN3-0.5 series

trasmettitoreisolatoresu guida DIN

La funzione principale di questo prodotto è di misura centralizzata convertire il segnale di trasmissione DC standard multicanale in uscita del segnale digitale, può misurare 8 canali di corrente e 4 canali di segnali di ingresso di tensione. Il trasmettitore intelligente di CC multicanale può essere ampiamente usato in vari sistemi industriali di controllo e di misura e pricipalmente misurare il 4 ~ 20mA o 0 ~ segnale in uscita 10V di vario trasduttore di pressione, di temperatura, di flusso e di potere. L'interfaccia di comunicazione in uscita è RS485 o RS232, ampia gamma di alimentazione DC 9 ~ 30V, utilizzando il protocollo di comunicazione standard MODBUS-RTU. Segnale d'ingresso Ingresso: 8 canali di corrente 0-20mA e 4 canali di tensione 0-10V. Sovraccarico: sovraccarico 1,2 volte la gamma può essere misurato correttamente, sovraccarico 2 volte la gamma di ingresso 1S non è danneggiato; Canale di corrente: l'impedenza d'ingresso è 110Ω; Canale di tensione: l'impedenza d'ingresso è > 100KΩ; Ciclo di aggiornamento dei dati: 800mS； Uscita di comunicazione Interfaccia di uscita: RS-485 (linea twisted pair) ±15KV ESD protection, o interfaccia RS-232 ±2KV ESD protection; Protocollo di comunicazione: protocollo standard MODBUS-RTU; Velocità di trasmissione: 1200, 2400, 4800, 9600(default), 19200 bps Parità: Parità dispari, parità pari, nessuna parità (default), impostata da software; Indirizzo: Da 01H a FFH, predefinito in fabbrica 01, impostato da software; Isolamento: tensione e ingresso corrente sono isolati dall'alimentazione e dalla comunicazione, la tensione di isolamento è 2500V DC;
