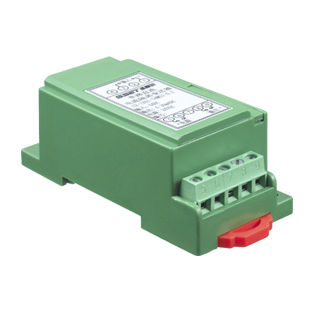

Questo dispositivo è un genere di trasduttore di isolamento di tensione di CC, adotta il principio di isolamento optoelettronico/treble, può campionare la tensione di CC e segnali standard isolati dell'uscita 0~5V, 0~20mA o 4~20mA, isolamento elettrico fra input ed uscita e relazione lineare completa fra il segnale in uscita ed il segnale in ingresso. Questo prodotto con i vantaggi di alta precisione, risposta rapida, isolamento di alta tensione, deriva di bassa temperatura, ampia gamma di temperatura di lavoro, facile per installazione, aderisce alle norme internazionali. Può essere ampiamente usato nella rilevazione/monitoraggio in tempo reale dei segnali di tensione di CC, nella raccolta dei dati del campo nella scena del computer, nel controllo industriale, nella misura e nel controllo del PLC e in vario sistema di controllo automatico.
Condizioni di prova: alimentazione ausiliaria: +12V, temperatura ambiente: 25℃;
Gamma di ingresso: tensione 0~10mV~500V
Precisione: classe 0.2, classe 0.5 (adotta l'errore fiduciale);
Capacità di carico: ≥2KΩ (uscita di tensione), ≤300Ω (uscita corrente);
Deriva di temperatura: classe 0.2=200ppm/℃, class0.5= 500ppm/℃
Tensione di isolamento: 2500 V DC;
Tempo di risposta: ≤400 mS;
Consumo energetico nominale: tensione di uscita≤180mW, uscita corrente (4~20mA)≤300Mw;
Ondulazione dell'uscita: ≤10mV;
Gamma di frequenza: nessuno;
Immunità all'impatto di sovratensione:
Porta di alimentazione a tre livelli 2000V (L-N/2Ω/ onda integrata)
Porta analogica I /O a tre livelli 2000V (L-N/40Ω/onda integrata);
Capacità di sovraccarico dell'input: 2 volte il valore nominale dell'input, 10 volte al secondo;
Condizione di funzionamento: temperatura: -10~60℃;
Condizione di stoccaggio: -40~+70℃.
---
