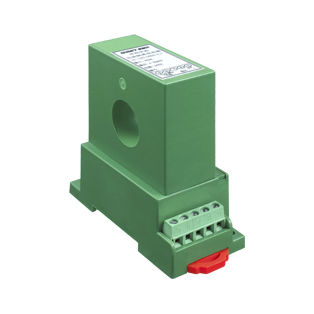

Trasduttore di corrente magnetoresistivo CE- IB04-**ES3-1.0 series

su guida DINDCcon foro passante

Questo dispositivo è un trasduttore di isolamento bidirezionale per misure di corrente DC. Viene utilizzato il principio di misurazione Hall e la modalità di ingresso perforata, con una funzione di tensione di isolamento molto alta. Il segnale di corrente DC bidirezionale in ingresso può essere convertito in un'uscita di segnale DC bidirezionale standard lineare. È ampiamente usato nel monitoraggio della nuova generazione di energia, nel controllo industriale, nell'alimentazione di corrente continua e in altri sistemi automatici di monitoraggio e controllo. * Precisione: classe 1.0; * Alimentazione ausiliaria: DC 12V, 15V, 24V o DC 11.5V-26V, ampia alimentazione; * Gamma di ingresso: DC ±30A～±300A; * Uscita: 0～±5V, 0～10V, 4～20mA, 0～20mA; * Capacità di carico: carico di uscita di tensione ≥ 2KΩ, carico di uscita corrente ≤ 250Ω; * Deriva di temperatura: ≤500PPm/°C; * Tensione di isolamento: 2500 V DC; * Tempo di risposta: ≤200 mS; * Consumo energetico nominale: ≤800mW; * Ondulazione di uscita: ≤15mV * Gamma di frequenza: nessuna; * Immunità agli urti: porta di alimentazione a quattro livelli 4000V; porta di uscita a tre livelli 2000V; * Capacità di sovraccarico dell'input: 20 volte del valore nominale della corrente misurata (massimo 500A, dura 1 secondo); * Temperatura di funzionamento: -10~60°C * Temperatura di stoccaggio: -40~70°C.
