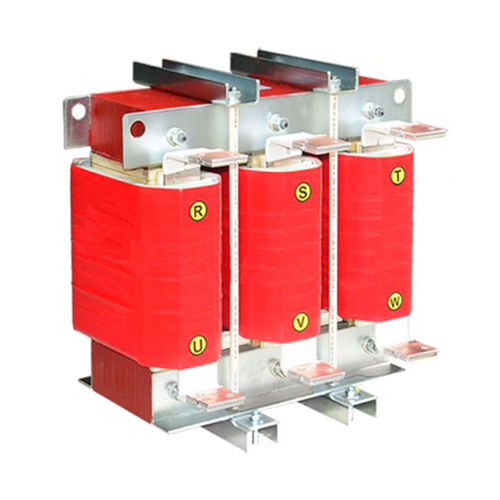

Bobina di filtraggio SKS AEER series for regenerative drive

ad alta dv/dttrifasedi linea

Descrizione dell'inverter a quattro trimestri LCL (rigenerare il reattore di filtraggio) Il reattore del filtro insieme ai condensatori può combinare il circuito armonico per ridurre la corrente armonica nel sistema, principalmente 3°, 5°, 7°, 11°, 13°, 13° e superiore. La reattanza del filtro può essere installata in parallelo o in serie Funzione dell'inverter a quattro trimestri LCL (rigenerare il reattore di filtraggio) Raddrizzatore PWM Reattore LCL, frequenza portante: ≥2K Frequenza di lavoro: 50HZ Fase: 3 Harmonic contiene le interferenze del VFD per la rete elettrica , armoniche principalmente 3、5、7、9、9、11、13、13、15、17、19 , armoniche laterali in uscita per lo più 5~10Khz armoniche ad alta frequenza Parametro tecnico Corrente nominale:≤5000A; Tensione nominale:＜1000V；dielectric forza: avvolgimento a terra 3000VAC/50HZ/60S esente da danni Resistenza di isolamento: avvolgimento a terra, a vite a croce 500VDC , resistenza di isolamento≥100MΩ; rumore del reattore: ＜65db (1 metro dal reattore) Protezione:IP00; Isolamento:F/H , Standard:IEC289;GB10229-88 (eqv IEC289:1987) Requisiti dell'ambiente di lavoro Altitudine meno di 1000 metri, oltre i 1000metri di lavoro con clocking; Temperatura ambiente -25℃~+40℃; Umidità relativa: ≤ 90% Nessun gas tossico, nessun articolo infiammabile ed esplosivo, nessuna polvere elettroconduttiva Applicazione Generazione di energia eolica, fotovoltaico, VFD e UPS
