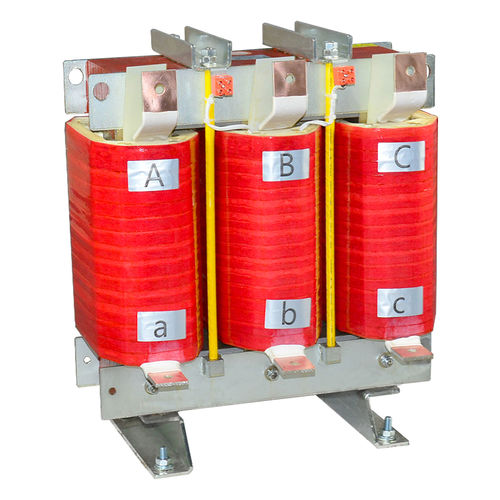

Reattanza filtro armonico trifase SKS-HFR-0338-4A5/0.2

Descrizione del reattore filtro Reattore di filtro insieme a condensatori possono combinare circuito armonico per ridurre la corrente armonica nel sistema , principalmente 3 ° , 5 ° , 7 ° , 11 ° , 13 ° e superiore . Reattore di filtro può essere installato da connessione parallela o seriale . Funzione del filtro reattore PWM raddrizzatore LCL reattore, frequenza portante: ≥ 2K frequenza di lavoro: 50HZ fase: 3 Armonica contiene l'interferenza del VFD per la rete elettrica, le armoniche principalmente 3、5、7、9、11、13、15、17、19, le armoniche lato uscita per lo più 5 ~ 10Khz armoniche ad alta frequenza. Parametro tecnico del reattore filtro Corrente nominale: ≤ 5000A ; Tensione nominale: ＜1000V；dielettrico : avvolgimento-terra 3000VAC/50HZ/60S libero da danni Resistenza di isolamento: avvolgimento-terra, croce nucleo vite-terra 500VDC, resistenza di isolamento ≥ 100MΩ; reattore rumore: ＜65db (1 metro dal reattore) Protezione: IP00; Isolamento: F/H, standard: IEC289; GB10229-88 (eqv IEC289: 1987) Requisiti dell'ambiente di lavoro del reattore del filtro Altitudine inferiore a 1000 metri, sopra 1000meters lavorando sotto clock; Temperatura ambiente -25 ℃ ~ +40 ℃; Umidità relativa: ≤ 90% Nessun gas tossico, nessun elemento infiammabile ed esplosivo, nessuna polvere elettroconduttiva Applicazione del reattore filtro Generazione di energia eolica, fotovoltaico, VFD e UPS
