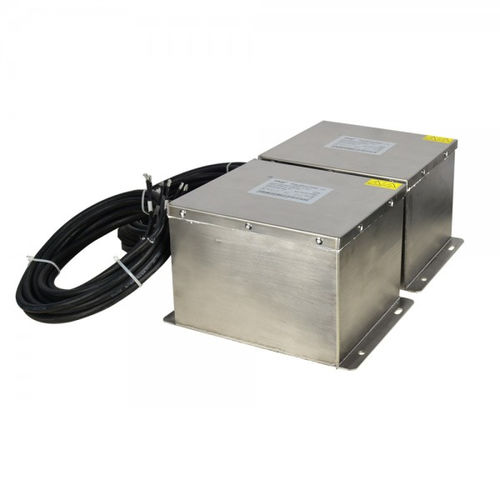

Filtro elettronico passa-basso SKS-SWF-0016-ZC-4

passivosinusoidaledi uscita

I filtri sinusoidali serie SWF convertono il segnale di uscita PWM degli azionamenti a motore in un'onda sinusoidale liscia con bassi residui; Ridurre il fenomeno di risonanza causato dalla capacità distribuita e dall'induttanza del cavo lungo (più di 50 metri); Eliminare l'eccessiva tensione del motore causata dall'alta tensione dv/dt, Ridurre il rumore del motore in base all'applicazione del filtro; Prolungare la vita del motore; Proteggere l'isolamento del motore; Aumentare la distanza di trasmissione; Con l'applicazione di questo filtro, il motore normale può sostituire il motore a frequenza variabile. Applicazioni Ventilatori, trasportatori, trasportatori, pompe, treni e trasporti Impianti HVAC, Compressori Ascensori, gru, gru, energia eolica, UPS, EPS Azionamento a motore con cavo lungo Azionamento a motore con più motori in parallelo Applicazioni a media tensione (distribuite davanti al trasformatore di step-up) Dati tecnici: Gamma di tensione nominale: da 3*380 a 500VAC±10% Frequenza motore: 0-120Hz; Frequenza di commutazione: 2.0kHz -16K HZ; Tensione di ondulazione residua: THDv<5% Caduta di tensione alla corrente nominale: ≦10% (50HZ）); Lunghezza del cavo del motore: fino a 2000 m; Modello di lavoro: Continuo per il funzionamento interno Potenza nominale di ingresso motore Norminal Motor drive: da 3,7kw a 630kw; Efficienza: 98 a 99%@norminal tensione di linea e potenza Capacità di sovraccarico: 150% 60S, 120% 600min Tensione di prova: 2240VDC, 2s (linea/linea) 2720VDC, 2s (linee/caso) Rigidità dielettrica: AC4000V/5mA/60s Resistenza di isolamento: avvolgimento di anime, ≧100MΩ (DC1000V）); Categoria climatica (IEC60068-1):25/100/21 Protezione: IP54 Raffreddamento: Aria forzata interna Tipo di carico: carico tipico del motore; trasformatore standard step-up; altro carico lineare;
