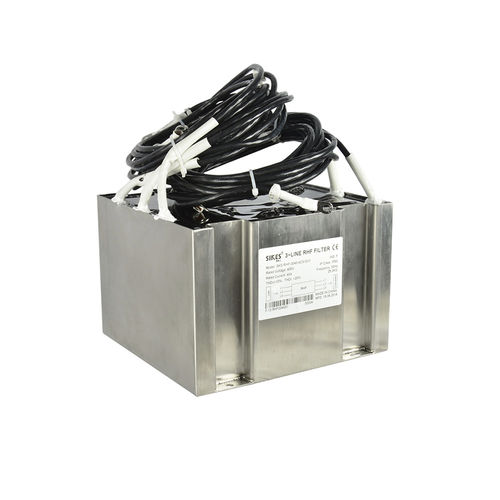

filtro elettronico passa-basso / passivo / sinusoidale / armonico
SKS-RHF-0040-4C5/12V1

{{requestButtons}}

Caratteristiche

  • Banda passante:

    passa-basso

  • Tipo:

    passivo

  • Altre caratteristiche:

    sinusoidale, armonico, per convertitore, du/dt

  • Corrente:

    Min.: 1,5 A

    Max.: 1.000 A

    40 A

  • Tensione:

    Min.: 380 V

    Max.: 690 V

    400 V

  • Frequenza:

    Min.: 45 Hz

    Max.: 120 Hz

    50 Hz

Descrizione

Il filtro armonico passivo Sikes è progettato per quasi tutti i tipi di applicazioni elettroniche con sei raddrizzatori frontali a impulsi. Il filtro può ridurre efficacemente la distorsione della corrente armonica al livello richiesto.
Applicazioni tipiche: alimentatori trifase non lineari dove il rischio potenziale è elevato a causa di sovraccarico termico ed elettrico causato da correnti armoniche.
(THDi<5% su richiesta)
Applicazioni
Ferrovia & Trasporti;
DC Fast Chargers;
Impianti HVAC;
Applicazioni con ventilatori e pompe;
Automazione industriale e attrezzature robotizzate;
Azionamenti per motori AC e DC e convertitori di frequenza;
Apparecchiatura con raddrizzatore frontale a sei impulsi.

Caratteristiche del prodotto:
Il filtro THDi più compatto<10% (5%);
Installazione rapida e facile progettazione di messa in servizio;
Filtro armonico passivo passivo a basso costo;
Aiuta a rispettare gli standard internazionali di qualità dell'energia elettrica.

Caratteristiche tecniche della cattedracteristica:
Tensione di funzionamento dei terminali: da 3*380 a 500VAC±10%;
Frequenza operativa: 50Hz (60Hz su richiesta);
THDi<10% o <5% (requisiti di sistema: TDHv<2%, squilibrio della tensione di rete<1%);
Potenza nominale del terminale: da 3.7kw a 630kw;
Efficienza: da 98% a 99% @ tensione di linea norminal;
Sovraccarico: corrente nominale 1.6X per 1min, una volta all'ora;
Temperatura ambiente: da -25 a +40℃;
Protezione: IP30 (IP40/IP65 su richiesta), dell'interno: IP20;
Raffreddamento: Aria interna forzata;
Il filtro armonico passivo Sikes è la scelta ideale ad eccezione dei filtri Schaffner e MTE.
