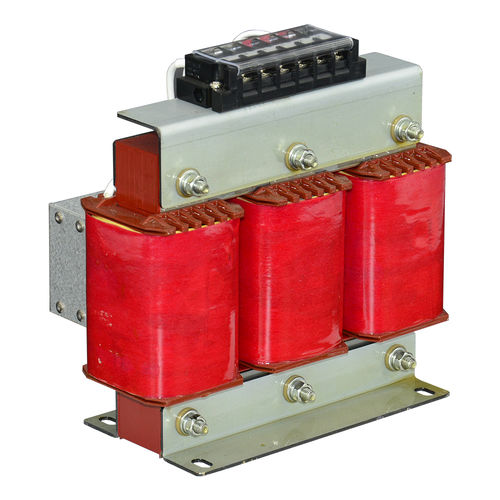

Filtro elettronico sinusoidale SKS-SF-0003-4A/05

passa-bassopassivotrifase

Applicazioni del filtro ad onda sinusoidale Ventilatori, trasportatori, pompe Impianti HVAC, Compressori Ascensori, gru, energia eolica, UPS, EPS Azionamento del motore con cavo lungo Azionamento del motore con più motori in parallelo Applicazioni a media tensione (distribuito davanti al trasformatore step-up) Dati tecnici del filtro ad onda sinusoidale Gamma di tensione nominale: da 3*380 a 500VAC±10% Frequenza del motore: 0-120Hz; Frequenza di commutazione: 2.0kHz -16K HZ; Tensione residua dell'ondulazione: THDv<5% Caduta di tensione alla corrente nominale: ≦10%（50HZ）; Lunghezza del cavo del motore: fino a 2000m; Modello di lavoro: continuo per il funzionamento interno Norminal Motor drive potenza di ingresso nominale: 3.7kw a 630kw; Efficienza: 98 a 99%@norminal linea tensione e potenza Capacità di sovraccarico: 150% 60S, 120% 60min Tensione di prova: 2240VDC, 2s (linea/linea) 2720VDC, 2s (linee/caso) Resistenza dielettrica: AC4000V/5mA/60s Resistenza di isolamento: core-winding, ≧100MΩ（DC1000V）; Climatic Category(IEC60068-1):25/100/21 Protezione: IP30 (IP40/IP54 su richiesta), interno: IP20 Raffreddamento: Aria forzata interna Tipo di carico: carico motore tipico; standard step-up trasformatore; altro carico lineare; Norme tecniche del filtro ad onda sinusoidale Condensatori: CEI EN 60831-1/2, IEC 831-1/2 Attrezzatura:CEI EN60439-1,IEC 439-1,IEC 60939 Caratteristiche del filtro ad onda sinusoidale Sikes filtri ad onda sinusoidale per vari servomotori di sistemi VSD (specialmente per inverter o fornitori di alimentazione a commutazione), sono progettati per modificare la tensione di uscita PWM dell'inverter e generare una tensione quasi sinusoidale. La serie passiva è destinata all'uso nella rete 380v-480v. Sikes vi offre un'altra scelta economica tranne il filtro Schaffner e MTE.
