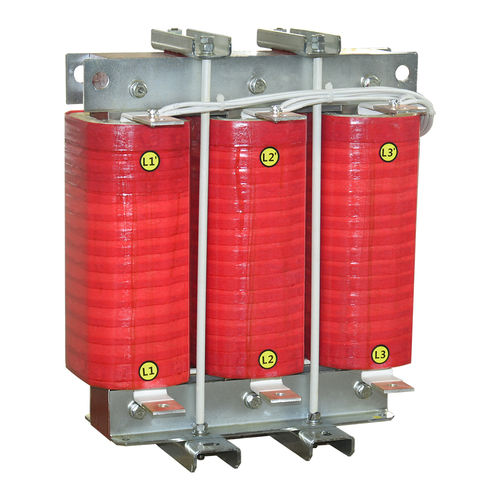

Filtro elettronico sinusoidale SKS-SF-0262-4A/05

passa-bassopassivotrifase

Filtro a onda sinusoidaleApplicazioni: Ventilatori, trasportatori, pompe Impianti HVAC, compressori Ascensori, gru, energia eolica, UPS, EPS Azionamento del motore con il cavo lungo Azionamento del motore con più motori in parallelo Applicazioni a media tensione (distribuito davanti al trasformatore step-up) Dati sinusoidali filterTechnical: Gamma di tensione nominale: da 3*380 a 500VAC±10% Frequenza del motore: 0-120Hz; Frequenza di commutazione: 2.0kHz -16K HZ; Tensione residua dell'ondulazione: THDv<5% Caduta di tensione alla corrente nominale: ≦10%（50HZ）; Lunghezza del cavo del motore: fino a 2000m; Modello di lavoro: continuo per il funzionamento interno Norminal Motor drive potenza di ingresso nominale: 3.7kw a 630kw; Efficienza: 98 a 99%@norminal linea tensione e potenza Capacità di sovraccarico: 150% 60S, 120% 60min Tensione di prova: 2240VDC, 2s (linea/linea) 2720VDC, 2s (linee/caso) Resistenza dielettrica: AC4000V/5mA/60s Resistenza di isolamento: core-winding, ≧100MΩ（DC1000V）; Climatic Category(IEC60068-1):25/100/21 Protezione: IP30 (IP40/IP54 su richiesta), interno: IP20 Raffreddamento: Aria forzata interna Tipo di carico: carico motore tipico; standard step-up trasformatore; altro carico lineare; Filtro ad onda sinusoidale Norme tecniche Condensatori: CEI EN 60831-1/2, IEC 831-1/2 Attrezzatura: CEI EN60439-1, IEC 439-1, IEC 60939 Filtro sinusoidale Caratteristica: I filtri ad onda sinusoidale di Sikes per vario servomotore dei sistemi di VSD (esp per gli invertitori o i fornitori di potere di commutazione), sono destinati per cambiare la tensione in uscita di PWM dell'invertitore e per generare una tensione quasi sinusoidale. La serie passiva è destinata all'uso nella rete 380v-480v. Sikes vi offre un'altra scelta economica tranne il filtro Schaffner e MTE.
