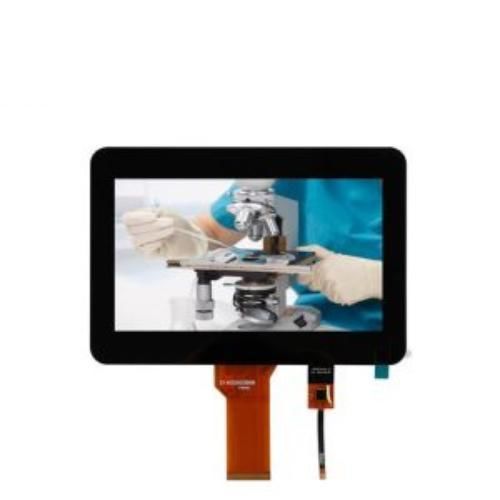

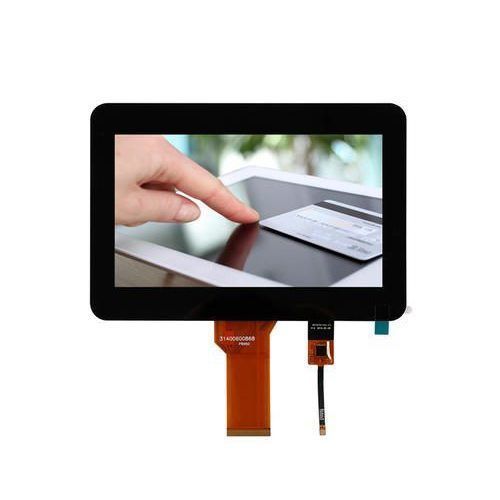

Modulo di visualizzazione TFT LCD WTY070144A20LM

TNcon touch screen capacitativocon touchs creen capacitivo PCAP

Panoramica del prodotto
Questo display LCD TFT TN da 7 pollici (modello WTY070144A20LM) integra un pannello 800×480 con interfaccia RGB a 50 pin e sensore touch capacitivo integrato. Il modulo è progettato per prestazioni ad alta luminosità leggibili alla luce solare e supporta incollaggio ottico o incollaggio aria/nastro per una maggiore durata. È adatto ad applicazioni industriali e esterne in un ampio intervallo di temperatura.

Capacità principali

• Modulo LCD TFT TN da 7 pollici con touch multipunto capacitivo (PCAP)
• Interfaccia RGB 50 pin per segnale video
• Pannello leggibile alla luce solare, alta luminosità (450 cd/m²)
• Compatibile con bonding ottico o bonding aria/nastro
• Ampie temperature operative e di stoccaggio per ambienti gravosi

Caratteristiche

• Formato compatto da 7 pollici per progetti con spazio ridotto
• Touch capacitivo con struttura G+G per robustezza e sensibilità
• Controller touch GT911 per rilevamento multi-touch
• Interfaccia touch I2C (IIC) per integrazione semplificata
• Supporta fino a 5 punti touch simultanei
• Rivestimenti opzionali: anti-riflesso, anti-impronta e anti-abbagliamento

Vantaggi

• Integrazione compatta: adatto a dispositivi portatili, pannelli di controllo industriale e HMI veicolari
• Immagini nitide: risoluzione 800×480 per interfacce e contenuti grafici
• Touch reattivo: interazione capacitiva multi-punto precisa
• Integrazione efficiente: interfaccia I2C e connettore RGB standard
• Opzione economica: buon bilanciamento tra prestazioni e costo
• Durata migliorata: superficie touch indurita e opzioni di bonding per uso intensivo
• Angoli di visuale ragionevoli: pannello TN adatto quando priorità sono costo e rapidità

Parametri tecnici (sintesi)

• Modello: WTY070144A20LM
• Dimensione: 7 pollici
• Tipo LCD: TFT
• Tipo di display: TN
• Interfaccia: RGB (50 pin)
• Risoluzione: 800×480
• Luminosità: 450 cd/m²
• Angoli di visione: 70/70/50/70 Deg.
• Rapporto di contrasto: 500:1
• Area attiva (mm): 154.08 × 85.92
• Dimensioni esterne (mm): 164.90 × 100.00 × 5.70
• Finiture: anti-riflesso / anti-abbagliamento / anti-impronta (opzionale)
• Tipo touch: capacitivo (G+G)
• Punti touch: 5 punti
• Chip touch: GT911
• Interfaccia touch: IIC (I2C)
• Durezza touch: 6H
• Temperatura di funzionamento: -20ºC ~ +70ºC
• Temperatura di stoccaggio: -30ºC ~ +80ºC
• Metodo di bonding: Optical Bonding, Air Bonding (bonding con nastro supportato)
• Sistemi supportati: Windows, Android, Linux ecc.
• Campi di applicazione: controllo industriale, automazione domestica, dispositivi medici, terminali self-service, HMI automotive
