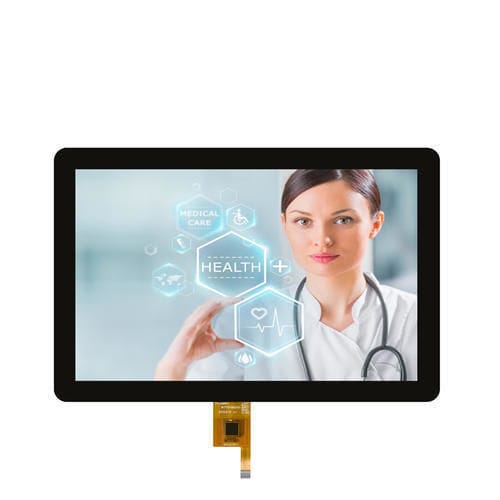

Modulo di visualizzazione TFT LCD WTY101A08A01LM

IPScon touch screen capacitativocon touch screen multitouch

Panoramica del prodotto
Questo display touch TFT LCD da 10,1 pollici (modello WTY101A08A01LM) integra un pannello IPS con risoluzione 1280×800 e interfaccia video LVDS. Il modulo offre ampi angoli di visione, resa cromatica e frequenza di aggiornamento a 60 Hz. È leggibile alla luce del sole, disponibile con bonding ottico o bonding ad aria, e supporta un pannello touch capacitivo G+G pilotato dal controller GT928 tramite interfaccia I2C (IIC), adatto ad applicazioni B2B interne ed esterne.

Caratteristiche del display

• Alta definizione: risoluzione 1280×800 per immagini nitide.
• Tecnologia IPS: ampi angoli di visione e colori coerenti a 60 Hz.
• Leggibilità solare: visibilità migliorata in ambienti ad elevata luce ambientale.
• Interfaccia LVDS: trasmissione video stabile con bassa latenza.
• Opzioni di bonding: bonding ottico o ad aria per maggiore robustezza e prestazioni ottiche.

Caratteristiche del pannello touch

• Touch capacitivo: supporto multi-touch fino a 10 punti.
• Struttura: G+G (vetro+vetro) per resistenza ai graffi e durabilità.
• Touch IC: controller GT928 per rilevamento touch affidabile.
• Interfaccia touch: I2C (IIC).
• Durezza superficiale: 6H.

Caratteristiche generali

• Formato compatto da 10,1 pollici per integrazione in diversi dispositivi.
• Ampia gamma di temperature operative per vari ambienti.
• Supporto multi-OS: Windows, Android, Linux, UNIX, ecc.

Applicazioni

• Controllo industriale: pannelli HMI, interfacce macchine, monitoraggio processi.
• Pannelli di controllo per smart home e elettrodomestici.
• Dispositivi medici: apparecchiature portatili, monitoraggio pazienti.
• Automotive: IVI, cluster strumenti, unità principali.
• Dispositivi portatili: tablet, handheld.
• Segnaletica digitale: display interni/esterni e kiosk.

Parametri tecnici (tabella)

• Modello: WTY101A08A01LM
• Dimensione: 10,1 pollici (diagonale) | 1280×800
• Tipo LCD: TFT
• Tipo display: IPS
• Interfaccia: LVDS (video) / RGB indicato
• Numero pin: 40Pin
• Luminosità: 300 cd/m²
• Rapporto di contrasto: 1000:1
• Direzione di visione: all o'clock; angolo 80/80/80/80 (Typ.)
• Area attiva: 216.96 × 135.60 mm
• Dimensioni esterne: 229.25 × 149.05 × 2.6 mm
• Opzioni anti‑riflesso: anti‑glare / anti‑reflection / anti‑fingerprint disponibili
• Touch: capacitivo G+G, 10 punti, IC GT928, interfaccia I2C
• Durezza superficiale: 6H
• Metodo di bonding: optical bonding, air bonding
• Temperatura operativa: -10°C a +50°C
• Temperatura di stoccaggio: -20°C a +60°C
• Sistemi supportati: Windows, Android, Linux, UNIX

Specifiche / Caratteristiche tecniche

• Modello: WTY101A08A01LM
• Dimensione diagonale: 10,1 pollici
• Risoluzione: 1280 × 800
• Tipo di pannello: TFT IPS
• Interfaccia: LVDS (video)
• Numero pin: 40Pin
• Luminosità: 300 cd/m²
• Contrasto: 1000:1
• Angolo di visione: all o'clock, 80/80/80/80 (Typ.)
• Area attiva: 216.96 × 135.60 mm
• Dimensioni esterne: 229.25 × 149.05 × 2.6 mm
• Touch: capacitivo G+G, 10 punti, IC GT928, interfaccia I2C
• Durezza superficie: 6H
• Opzioni di bonding: optical o air bonding
• Temp. operativa: -10°C a +50°C; Temp. stoccaggio: -20°C a +60°C
• Applicazioni: controllo industriale, smart home, medicale, automotive, portatili, segnaletica digitale
