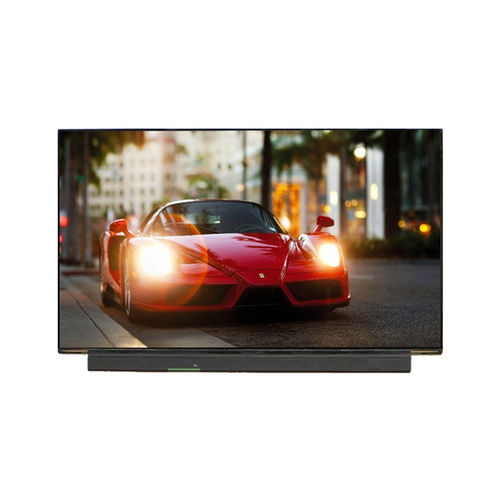

Modulo di visualizzazione TFT YXF60UBA63.A

AMOLEDa colori3840 x 2160

Panoramica
Il YXF60UBA63A è un modulo display AMOLED da 15,6 pollici con architettura LTPS TFT, progettato per notebook e applicazioni embedded professionali che richiedono risoluzione ultra‑alta, ampia gamma colore e prestazioni ottiche accurate. I pixel autoemissivi dell'AMOLED assicurano neri profondi, alto contrasto, tempi di risposta rapidi e migliore efficienza energetica rispetto agli LCD convenzionali.

Caratteristiche principali

• Dimensione display: 15,6 pollici
• Risoluzione: 3840 × 2160 (UHD)
• Tecnologia display: LTPS TFT AMOLED
• Direzione di visualizzazione: tutte le direzioni
• Driver IC: controller temporale MTK (T-CON) + RM98110 source driver IC
• Interfaccia: eDP 1.4b
• Disposizione dei pixel: Real RGB
• Colori display: RGB 10 bit
• Luminosità tipica: 400 cd/m²; picco HDR: 550 cd/m²
• Ampia gamma colore: 98% Adobe RGB, 98% DCI‑P3
• Rapporto di contrasto: 100.000:1
• Tempo di risposta: 1 ms; frequenza di aggiornamento: 60 Hz

Applicazioni
Consigliato per notebook premium e workstation per creatori, postazioni di lavoro industriali, apparecchiature per imaging medico e sistemi embedded professionali dove sono richiesti risoluzione ultra‑alta, accuratezza cromatica e risposta rapida.

Specifiche di base
Dimensione display: 15,6 pollici
Tecnologia display: LTPS TFT AMOLED
Risoluzione: 3840 × 2160 (UHD)
Area attiva: 344.2176 × 193.6224 mm
Dimensioni esterne: 348.22 × 215.57 × 2.19 mm
Driver IC: MTK T-CON + RM98110 Source IC
Disposizione pixel: Real RGB
Colori display: RGB 10 bit
Interfaccia: eDP 1.4b
Luminosità tipica: 400 cd/m²
Picco HDR: 550 cd/m²
Rapporto di contrasto: 100.000:1
Adobe RGB: 98%
DCI‑P3: 98%
Tempo di risposta: 1 ms
Frequenza di aggiornamento: 60 Hz
Temperatura operativa: -20°C a +70°C
Temperatura di stoccaggio: -40°C a +85°C

Disegno meccanico
Il disegno meccanico e il profilo del modulo sono forniti per l'integrazione meccanica e il montaggio; consultare il disegno per dimensioni esterne e dettagli di fissaggio.

Specifiche tecniche

• Modello: YXF60UBA63A
• Tipo di display: AMOLED (architettura LTPS TFT AMOLED)
• Risoluzione: Ultra HD 3840 × 2160
• Interfaccia: eDP 1.4b (alta velocità)
• Soluzione driver: controller temporale MTK + RM98110 source IC
• Profondità colore: 10 bit RGB
• Luminosità: 400 cd/m² tipica, 550 cd/m² picco HDR
• Gamma colore: 98% Adobe RGB, 98% DCI‑P3
• Rapporto di contrasto: 100.000:1
• Tempo di risposta: 1 ms
• Frequenza di aggiornamento: 60 Hz
• Area attiva: 344.2176 × 193.6224 mm
• Dimensioni esterne: 348.22 × 215.57 × 2.19 mm
• Intervallo di temperatura operativa: -20°C a +70°C
• Intervallo di temperatura di stoccaggio: -40°C a +85°C
