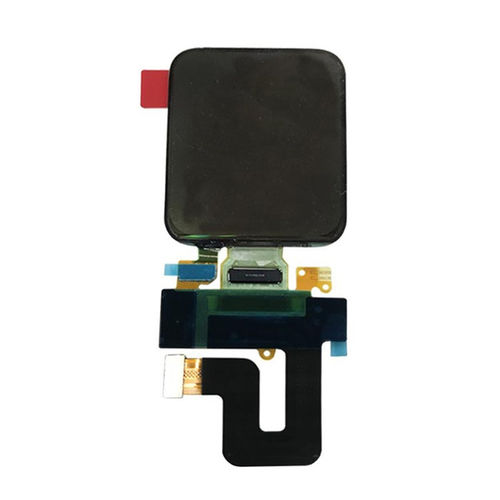

Modulo di visualizzazione AMOLED YX1784AC63.A

a colori1,77”SPI

Panoramica
Lo YX1784AC63A è un modulo display LTPS AMOLED da 1,78 pollici progettato per dispositivi indossabili e dispositivi smart compatti che richiedono neri profondi, elevato contrasto e basso consumo energetico. Il modulo integra il driver RM69090 e supporta interfacce MIPI e SPI, offrendo una risoluzione di 368 × 448 in un ingombro meccanico ridotto.

Caratteristiche principali

• Modello: YX1784AC63A
• Dimensione display: 1,78 pollici
• Risoluzione: 368 × 448
• Tecnologia display: LTPS AMOLED (self-emissive)
• Colori: 16,7 milioni
• Disposizione pixel: Real RGB
• Pitch pixel: 78 × 78 μm
• Area attiva: 28,7 × 34,94 mm
• Contorno vetro LTPS: 30,6 × 37,99 mm
• Contorno vetro incapsulamento: 30,6 × 37,24 mm
• Driver IC: RM69090
• Interfaccia: MIPI / SPI
• Direzione di visualizzazione: All O'Clock

Specifiche di base (tabella)
Voce : Specifica
Dimensione display : 1,78 pollici
Tecnologia display : LTPS AMOLED Display
Risoluzione : 368 × 448
Colori display : 16,7 milioni
Area attiva : 28,7 × 34,94 mm
Contorno vetro LTPS : 30,6 × 37,99 mm
Contorno vetro incapsulamento : 30,6 × 37,24 mm
Pitch pixel : 78 × 78 μm
Driver IC : RM69090
Interfaccia : MIPI / SPI
Temperatura operativa : -20°C a +70°C
Temperatura di stoccaggio : -40°C a +80°C

Caratteristiche ottiche
Parametro : Tipico
Tecnologia display : LTPS AMOLED
Risoluzione : 368 × 448
Colori display : 16,7 milioni
Disposizione pixel : Real RGB
Direzione di visualizzazione : All O'Clock
Interfaccia : MIPI / SPI
Driver IC : RM69090

Condizioni operative
Voce : Intervallo
Temperatura operativa : -20°C a +70°C
Temperatura di stoccaggio : -40°C a +80°C
Tensione batteria : 2,9–4,8 V
Tensione I/O : 1,65–1,95 V

Disegno meccanico
I disegni meccanici e i contorni del modulo sono forniti per l'integrazione progettuale e mostrano l'area attiva e le dimensioni dei contorni in vetro per il montaggio meccanico e la progettazione dell'involucro.

Specifiche tecniche

• Model: YX1784AC63A
• Dimensione display: 1,78 pollici
• Risoluzione: 368 × 448
• Tecnologia display: LTPS AMOLED (self-emissive)
• Colori: 16,7 milioni
• Disposizione pixel: Real RGB
• Pitch pixel: 78 × 78 μm
• Area attiva: 28,7 × 34,94 mm
• Contorno vetro LTPS: 30,6 × 37,99 mm
• Contorno vetro incapsulamento: 30,6 × 37,24 mm
• Driver IC: RM69090
• Interfaccia: MIPI / SPI
• Direzione di visualizzazione: All O'Clock
• Temperatura operativa: -20°C a +70°C
• Temperatura di stoccaggio: -40°C a +80°C
• Tensione batteria: 2,9–4,8 V
• Tensione I/O: 1,65–1,95 V
