Scanner 3D OptimScan Q12/Q9 HD

per bracci di misuradi misura di formaper misurazione dimensionale

Sintesi del prodotto

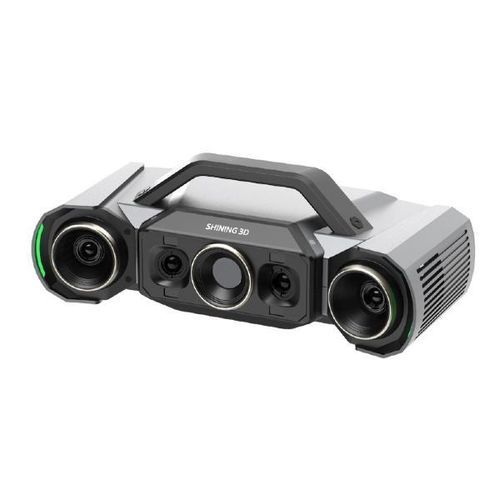

OptimScan Q12/Q9 HD è uno scanner di ispezione 3D ad alta precisione progettato per accuratezza a livello di micron e cattura fedele di geometrie complesse. Integra quattro fotocamere ad alta risoluzione e proiezione a griglia con LED blu per generare nuvole di punti dense, con validazione secondo standard metrologici per risultati tracciabili.

Caratteristiche principali

• Precisione fino a 0,004 mm (gamma piccola)
• Doppia estensione di scansione commutabile con un clic
• Monocular-Stereo Fusion (MSF) per aumentare copertura e integrità dei dati
• Acquisizione in singolo scatto < 1 s per acquisizione
• Verificato secondo VDI/VDE 2634 e ISO 10360 in laboratorio accreditato ISO/IEC 17025

Precisione con certezza metrologica certificata
Progettato per superare i limiti della proiezione a frange convenzionale, il sistema offre fedeltà a livello micrometrico per dettagli minuti e superfici complesse. Calibrazione e test di accettazione seguono VDI/VDE 2634 e ISO 10360 in un laboratorio accreditato ISO/IEC 17025, garantendo tracciabilità.

Commutazione della gamma di scansione senza sforzo
Le due estensioni di scansione si alternano istantaneamente e si fondono in modo trasparente nel software per combinare ampia copertura e dettagli fini.

• Gamma grande: 220 × 150 mm
• Gamma piccola: 80 × 50 mm

Monocular-Stereo Fusion (MSF)
MSF estende la copertura dei dati e migliora l'integrità attorno ad angoli, giunzioni e aree occluse, riducendo la necessità di passaggi supplementari.

Modalità operative flessibili
Tre modalità per adattarsi ai flussi di ispezione:

• Manuale: portatile, scansione controllata dall'operatore per controlli on‑demand.
• Semi-automatizzato: treppiede fisso con tavolo rotante automatico (capacità fino a 20 kg in alcune configurazioni) per ispezioni ripetibili.
• Completamente automatizzato: integrazione con robot per ispezione in linea precisa e misure in serie.

Tavolo rotante a doppio asse (opzionale)
Il tavolo rotante automatico opzionale a doppio asse consente scansioni multi-angolo automatizzate (fino a 3 kg per l'accessorio pertinente) e scansioni di integrazione intelligenti per acquisire dati mancanti. Il sistema utilizza una piattaforma di calcolo a doppio chip; ogni acquisizione è < 1 s.

Migliorie software OptimScan
Software OptimScan potente e costantemente aggiornato, senza costi nascosti. Funzionalità chiave:

• Template di scansione
• Rilevamento vibrazioni
• Controllo della temperatura
• Taglio dello sfondo

SHINING3D Inspect (opzionale)
Software di ispezione modulare che semplifica il flusso dall'acquisizione dati alla reportistica. Adatto per ispezione dimensionale e controllo qualità in vari settori; fornisce tracciabilità e capacità supportata da PTB quando applicata.

Applicazioni

• Ispezione dimensionale dei componenti (GD&T): parti lavorate di precisione come blocchi motore, carter cambio, palette di turbine, componenti frenanti — acquisizione rapida di nuvole di punti ad alta densità per analisi delle tolleranze e confronto CAD.
• Controllo qualità di pezzi stampati e lamiera: scansione dei contorni per analisi dello springback e ispezione a piena scala per rilevare difetti minori e ottimizzare gli stampi.
• Sviluppo e riparazione stampi: scansione di stampi usurati per reverse engineering, orientamento alla rifabbricazione e confronto ciclo di vita.
• Ispezione integrata automatizzata (integrazione robotica): scansione su robot per report di ispezione in tempo reale e monitoraggio delle tendenze produttive.

Software compatibili

• SHINING3D Inspect (per ispezione 3D)
• PolyWorks Inspector
• Geomagic Control X
• EXModel Pro (per reverse engineering)
• BlueStar Mapping (per texture mapping)
• Geomagic Design X

Specifiche tecniche

• Tipo di prodotto: OptimScan Q12 HD, OptimScan Q9 HD
• FOV: Gamma grande 220 × 150 mm; Gamma piccola 80 × 50 mm
• Precisione: Gamma grande 0,01 mm; Gamma piccola 0,004 mm
• Distanza tra punti: OptimScan Q12 HD — Grande: 0,054 mm; Piccola: 0,02 mm; OptimScan Q9 HD — Grande: 0,06 mm; Piccola: 0,03 mm
• Distanza di lavoro: Gamma grande 600 mm; Gamma piccola 200 mm
• Profondità di campo: Gamma grande 120 mm; Gamma piccola 30 mm
• Risoluzione: OptimScan Q12 HD: 4 × 12,3 MP; OptimScan Q9 HD: 4 × 9 MP
• Sorgente luminosa: LED blu (pattern a griglia)
• Peso: 3,6 kg
• Dimensioni: 366 × 162 × 132 mm
• Lunghezza cavo dati: 5 m
• Certificazioni: CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX
• Test di accettazione: VDI/VDE 2634 Part 2 & ISO 10360 (test eseguiti in laboratorio accreditato ISO/IEC 17025)
