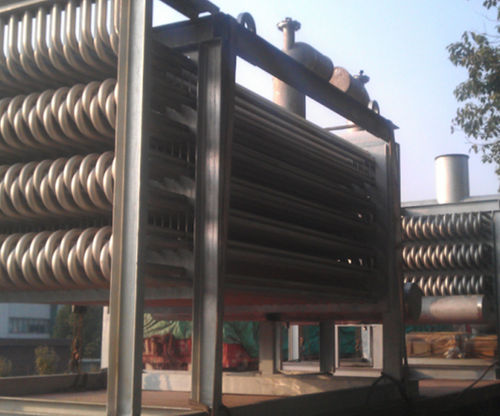

Scambiatore di calore tubolare

liquido/liquidodi vaporizzazione

È stato adottato principalmente in condizioni di lavoro ad alta temperatura, alta pressione e criogeniche, vaporizzanti e con grandi differenze di temperatura. Come vaporizzatore di gas di torcia, vaporizzazione di ossigeno liquido e azoto liquido, gas di coda di zolfo e trattamento dei fumi ecc. Vantaggio (1) Il coefficiente di scambio termico è aumentato. In base ai precedenti risultati dei test sulle prestazioni termiche dello scambiatore di calore a spostamento positivo del tipo a bobina flottante, il coefficiente medio di trasferimento di calore K dello scambiatore di calore del tipo a bobina flottante è 1,40 e 1,31 volte del nuovo scambiatore di calore a spostamento positivo orizzontale e verticale rispettivamente sotto lo stesso mezzo di calore Portata. Inoltre, la serpentina flottante è solitamente realizzata in tubo di rame di piccolo diametro e parete, il che rende il coefficiente di scambio termico nella formula base inferiore a quello nella formula convenzionale δ/λ Il valore diminuisce, e quindi aumenta il valore di K a un certa misura (2) Il rapporto di utilizzo del volume è migliorato. La batteria di scambio termico dello scambiatore di calore a serpentina flottante può trovarsi vicino a 100 mm dal fondo del contenitore. La struttura speciale dello scambiatore di calore può eliminare l'area dell'acqua non fredda e il volume effettivo di accumulo di calore può raggiungere il 95% ~ 100%, il che migliora notevolmente il tasso di utilizzo del volume dello scambiatore di calore.
