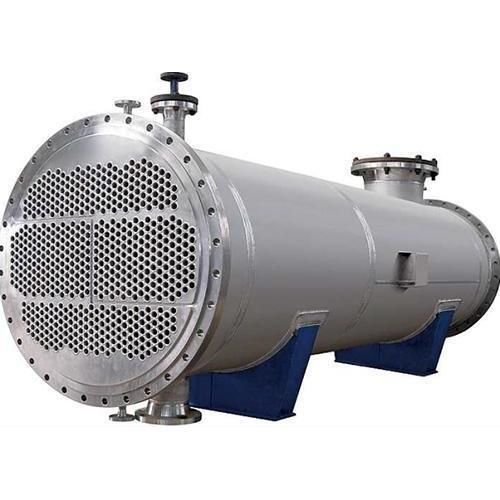

Scambiatore di calore a fasci tubieri

in acciaio inossidabilein acciaio inossidabilesu misura

Panoramica del prodotto
Lo scambiatore di calore shell-and-tube a doppia piastra tubiera utilizza piastre tubiere indipendenti per il lato tubo e il lato involucro per ridurre al minimo il rischio di contaminazione incrociata, consentire il rilevamento tempestivo delle perdite e garantire la sicurezza della produzione. È progettato per processi in cui la miscelazione dei fluidi lato tubo e lato involucro è rigorosamente vietata e dove sono richiesti design sanitario e drenaggio completo.

Caratteristiche principali

• Progetto a doppia piastra tubiera con camera intermedia per il monitoraggio delle perdite, per individuare e localizzare le perdite tra lato tubo e lato involucro.
• Previene la contaminazione incrociata tra i circuiti tubo e involucro; idoneo per requisiti stringenti di separazione dei fluidi.
• Costruzione di grado sanitario: tubazioni in acciaio inossidabile (es. 316L) e superfici interne lisce per facilitare pulizia e sterilizzazione.
• Progettazione a svuotamento completo con valvola di scarico inferiore per condensati, acque di lavaggio e residui; compatibile con procedure CIP/SIP.
• Dimensioni e configurazioni personalizzabili in base ai requisiti di processo e alle norme di settore.

Applicazioni tipiche

• Processi nell'industria chimica dove la miscelazione è vietata.
• Progetti petrolchimici e di raffinazione — Hengli Petrochemical (progetto integrato raffinazione & chimica 20 Mt/anno), Xinjiang Daqo, Dalian Hengli.
• Lavorazione di alimenti e bevande con requisiti igienici elevati.
• Produzione di polisilicio e altre linee ad alta purezza.

Specifiche tecniche

• Progetto: doppia piastra tubiera (piastre tubiere indipendenti per lato tubo e lato involucro) con predisposizione per monitoraggio delle perdite.
• Materiali: tubi in acciaio inossidabile sanitario (es. 316L) e materiali involucro compatibili; selezione in base ai requisiti del processo.
• Ispezione e monitoraggio: accessi per rilevamento perdite tra le piastre tubiere; porte configurabili per sensori o ispezioni visive.
• Manutenzione: configurazione a svuotamento completo, valvola di scarico inferiore, superfici lisce per ridurre angoli morti e semplificare pulizia/sterilizzazione.
• Conformità: personalizzabile per rispettare codici e norme igienico-industriali specifiche.
