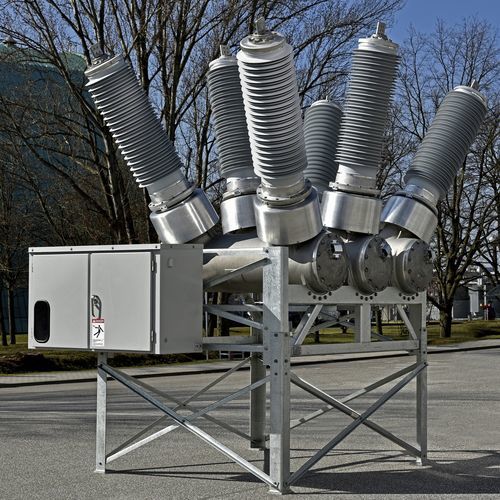

Interruttore automatico a vuoto 3AP DT

isolato al gas SF6isolato in SF6con SF6

Panoramica
Gli interruttori ad alta tensione Siemens Energy coprono un ampio range di applicazioni per reti di trasmissione e sottostazioni. Le famiglie di prodotto (3AP, 3AV e varianti) includono interruttori live‑tank, dead‑tank, compatti e combinati con funzione di sezionamento, oltre al portafoglio Blue privo di SF6. Le piattaforme modulari permettono l'adattamento alle esigenze del cliente e supportano intervalli di manutenzione estesi e conformità ambientale.

Tipi: confronto

• Live tank circuit breakers — 72.5 kV a 1100 kV: design modulare; funzionamento in singolo o tripolare; isolatori in porcellana o composite; resistenze di chiusura opzionali.
• Dead tank circuit breakers — 72.5 kV a 550 kV: interruzione fino a 90 kA; funzionamento su 2 cicli; basi comuni o separate; resistenze di chiusura opzionali; soluzioni flessibili per trasformatori di corrente.
• Dead tank compact (DTC) — 145 kV e 245 kV: design salvaspazio con flessibilità operativa e affidabilità simili.
• Disconnecting circuit breakers (DCB) — 145 kV e 420 kV: funzioni integrate di commutazione e sezionamento per ridurre l'ingombro e semplificare il progetto.

Live‑tank e interruttori sezionatori (tipi selezionati e punti salienti)

• 3AP1 FG — fino a 245 kV; una unità di interruzione per polo; intervallo termico −60 a +55 °C.
• 3AP1 FI — fino a 300 kV; funzionamento monopolare con basi separate; elevata stabilità sismica.
• 3AV1 FG Blue — tecnologia a vuoto, zero F‑gas, GWP zero; fino a 145 kV; operativo dal 2017.
• 3AP2/3 FI — fino a 550 kV; due unità di interruzione per polo; intervallo di manutenzione esteso (~25 anni).
• 3AP2 DCB 420 kV — interruttore e sezionatore in un unico dispositivo; risparmio di costo e spazio; meccanismo monopolare su basi separate.
• 3AP1 DCB 145 kV — interruttore e sezionatore integrati; meccanismo tripolare con base comune; risparmio di costo e spazio.
• 3AP4/5 FI — fino a 800 kV; quattro unità di interruzione per polo; disponibile con o senza resistenze di chiusura.

Dead‑tank e dead tank compact (tipi selezionati e punti salienti)

• 3AP2/3 DT — fino a 550 kV; due unità di interruzione per polo; intervallo di manutenzione esteso (~25 anni).
• 3AP1 DT — fino a ~170 kV con gas misti; adatto a temperature molto basse; disponibile con o senza resistenze di chiusura.
• 3AP1 DTC — disposizione compatta per spazi ridotti e condizioni estreme; due unità di interruzione per polo.
• 3AV1 Blue DT — variante dead‑tank priva di SF6, commercializzata per basso impatto ambientale; opera a 72.5–145 kV.

Portafoglio Blue
Il portafoglio Blue comprende prodotti senza SF6 basati su tecnologie di commutazione a vuoto e ad aria pulita. Le soluzioni Blue offrono zero F‑gas e sono una alternativa agli apparecchi a base SF6 quando è richiesta la riduzione dell'impatto ambientale.

Specifiche tecniche e caratteristiche

• Capacità di tensione: copertura da 72.5 kV fino a 1100 kV a seconda del tipo.
• Capacità di interruzione: design dead‑tank fino a 90 kA (dipende dal prodotto).
• Intervallo ambientale: varianti selezionate per temperature estreme (es.: −60 a +55 °C).
• Caratteristiche di progettazione: piattaforme modulari; configurazioni monopolari o multipolari; opzioni di isolatori porcellana/composite; resistenze di chiusura opzionali; varianti DCB per ridurre l'ingombro.
• Manutenzione: intervalli estesi per alcuni design (es.: manutenzione dopo ~25 anni; alcuni meccanismi fino a ~6.000 cicli).

Tecnologie degli interruttori

• Interruzione a vuoto — utilizzata nella gamma 3AV1 Blue: interruttori a vuoto ermetici, senza emissione di F‑gas, elevata prestazione di commutazione e adatta a basse temperature.
• Principio di auto‑compressione — principio di estinzione dell'arco usato nella famiglia 3AP fino a 1100 kV con sviluppo continuo.
• Meccanismo a molla ad energia immagazzinata — principio brevettato per meccanismi di comando affidabili e a bassa energia nella famiglia 3AP.

Accessori e soluzioni digitali

• Unità di controllo PSD — conmutazione controllata, riarmo automatico, supporto IEC 61850 / DNP3, valutazione grafica e storico di commutazione.
• Analizzatore di erosione SiCEA01 — determina l'usura dei contatti in base alle correnti di interruzione; fornisce segnali di avviso/allarme; comunicazione Ethernet.
• Sensgear® — monitoraggio digitale per apparecchiature: monitoraggio in tempo reale, analisi, dati specifici del prodotto, trasmissione cloud crittografata per manutenzione proattiva e diagnosi remota.

Dati tecnici (sintesi)

• Intervalli di tensione: tipicamente 72.5 kV a 1100 kV a seconda delle famiglie di prodotto.
• Tensioni dei prodotti Blue: soluzioni senza SF6 (vuoto / aria pulita) fino a ~145 kV (es.: 3AV1 FG Blue, 3AV1 Blue DT).
• Capacità di interruzione: fino a 90 kA per alcuni design dead‑tank.
• Unità di interruzione per polo: 1 a 4 a seconda della classe di tensione e del design.
• Classi di temperatura: tipi selezionati per temperature molto basse (es.: −60 °C a +55 °C).
