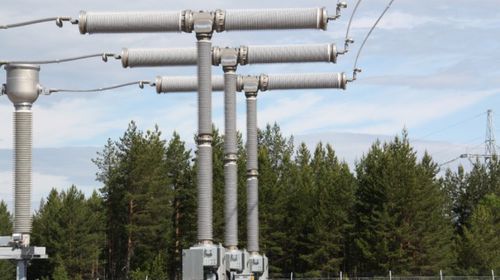

Interruttore automatico a vuoto 3AP DCB series

a immersione fuori tensionea immersione in tensioneisolato ad aria

Panoramica
Scoprite gli interruttori Siemens Energy progettati per proteggere le reti elettriche con prestazioni affidabili, tecnologia comprovata e lunga durata. La famiglia Blue senza F-gas propone interruttori fino a 145 kV, con soluzioni disponibili fino a 1100 kV. Dal 2010, gli interruttori privi di F-gas di Siemens Energy hanno fissato nuovi standard, consentendo di rispettare le normative ambientali mantenendo prestazioni ottimali. Grazie a un concetto di piattaforma modulare consolidato, i nostri interruttori ad alta tensione sono adattabili a requisiti specifici e a livelli di tensione molto elevati.

Vantaggi principali

• Concetto di piattaforma modulare comprovato per adattarsi ai requisiti del cliente
• Soluzioni disponibili dalla distribuzione all'ultra-alta tensione (fino a 1100 kV)
• Portafoglio Blue: zero F-gas, zero GWP, zero tossicità (tecnologie ad aria pulita e vuoto)
• Prodotti progettati per lunga durata e bassa manutenzione (intervalli senza manutenzione specificati per molti prodotti)

Panoramica e applicazioni
Nella scelta di un interruttore è fondamentale disporre di una soluzione che garantisca qualità, affidabilità e innovazione adeguata all'applicazione. La nostra gamma comprende apparecchiature per trasmissione e stazioni elettriche, favorendo sostenibilità ed efficienza operativa.

Classificazione degli interruttori ad alta tensione

• Live tank (LT) — progetti modulari per le tensioni più elevate
• Dead tank (DT) e Dead Tank Compact (DTC) — opzioni salvaspazio e flessibili
• Disconnecting circuit breakers (DCB) — combinano funzioni di sezionamento e interruzione per ridurre l'ingombro

Tabella comparativa (tipo | intervallo di tensione | caratteristiche chiave)
Tipo di interruttore | Intervallo di tensione | Caratteristiche chiave
Live tank circuit breakers | 72,5 kV a 1100 kV | Progettazione modulare, funzionamento monofase o trifase, isolatori in porcellana o composito, resistenze di chiusura opzionali
Dead tank circuit breakers | 72,5 kV a 550 kV | Fino a 90 kA di interruzione, funzionamento in 2 cicli, basi comuni o separate, resistenze di chiusura opzionali, soluzioni flessibili per trasformatori di corrente
Dead tank compact (DTC) | 145 kV e 245 kV | Design salvaspazio con simile flessibilità operativa e affidabilità
Disconnecting circuit breakers (DCB) | 145 kV e 420 kV | Combina funzioni di interruzione e sezionamento, riduce l'ingombro della stazione, semplifica il progetto di sistema

Punti salienti delle famiglie di prodotto e caratteristiche dei modelli

• 3AV1 FG / 3AV1 FG Blue: zero F-gas, zero GWP; tensioni fino a 145 kV; la famiglia Blue utilizza l'interruzione in vuoto per elevata performance ambientale; operativa dal 2017
• 3AP1 FG: opera fino a 245 kV; una unità d'interruzione per polo; intervallo di temperatura -60 a +55 °C
• 3AP1 FI: opera fino a 300 kV; funzionamento monopolare con basi separate; elevata stabilità sismica
• 3AP2/3 FI: tensioni fino a 550 kV; due unità d'interruzione per polo; manutenzione dopo circa 25 anni
• 3AP2 DCB 420 kV e 3AP1 DCB 145 kV: combinano interruttore e sezionatore in un unico dispositivo, risparmio di costi e spazio; disponibili con meccanismi monofase o trifase
• 3AP4/5 FI: tensioni fino a 800 kV; fino a quattro unità d'interruzione per polo; disponibili con o senza resistenze di chiusura
• Modelli dead-tank (3AP2/3 DT, 3AP1 DT, 3AP1 DTC, 3AV1 Blue DT): opzioni per funzionamento a bassa temperatura, configurazioni gas miste, disposizioni compatte, due unità d'interruzione per polo per classi di tensione maggiori

Tecnologia degli interruttori
Gli interruttori Siemens Energy impiegano tre principi tecnologici principali:

• Principio di interruzione nel vuoto — base del portafoglio 3AV1 Blue: zero emissioni CO2/F-gas, tenuta ermetica, elevate prestazioni di manovra senza degrado, sigillati per la vita (unità d'interruzione senza manutenzione)
• Principio di auto-compressione (e auto-compressione dinamica) — metodo di estinzione dell'arco usato nella famiglia 3AP fino a 1100 kV, consolidato dal brevetto Siemens del 1973
• Meccanismo di azionamento a molla ad energia accumulata — concetto brevettato con molle di apertura e chiusura all'interno del meccanismo operativo; varianti differiscono per numero/disposizione delle molle; alta affidabilità e bassa energia di azionamento (cicli garantiti)

Accessori e soluzioni digitali

• Unità di controllo PSD: riduce le sovratensioni e protegge le apparecchiature; supporta riaccensioni automatiche monofase e trifase; software configurabile; comunicazione di stazione IEC 61850 / DNP3; valutazione grafica e registrazione dello storico delle manovre
• Analizzatore di erosione dei contatti SiCEA01: determina l'usura dei contatti dalle correnti di commutazione; limiti di avviso e allarme; intervallo di temperatura ambiente da -40 a +85 °C; comunicazione Ethernet e uscite relè
• Sensgear®: soluzione di monitoraggio digitale per quadri e interruttori — monitoraggio in tempo reale, analytics, dati GPS/meteo locale e misure specifiche del prodotto; trasmissione cifrata al cloud; abilita manutenzione proattiva e diagnostica più rapida

Download (brochure e flyer)
Sono disponibili brochure e flyer per il portafoglio completo di interruttori HV, i prodotti Blue, i flyer specifici 3AV1 Blue dead tank e live tank, l'unità PSD e vari flyer prodotto (flyer specifici USA per le serie SPS e SPS2).

Caratteristiche / specifiche tecniche

• Copertura di tensione: da 72,5 kV fino a 1100 kV a seconda della famiglia di prodotto
• Capacità di interruzione: fino a 90 kA per alcuni design dead tank
• Principi di funzionamento: interruzione nel vuoto, auto-compressione, auto-compressione dinamica
• Meccanismo di azionamento: molla ad energia accumulata — senza manutenzione fino a ~25 anni (tipico per molte famiglie) o numero di cicli specificato
• Specifiche del portafoglio Blue: zero F-gas, potenziale di riscaldamento globale nullo (zero GWP), adatto per implementazioni ad aria pulita e vuoto
• Intervalli di temperatura e ambientali: alcuni modelli classificati da -60 °C a +55 °C; varianti per basse temperature disponibili
• Opzioni di progettazione: funzionamento monofase o trifase, meccanismi monofase su basi separate, basi comuni o separate, isolatori in porcellana o composito, resistenze di chiusura opzionali
• Monitoraggio e diagnostica: Sensgear®; analisi erosione SiCEA01; PSD per commutazione controllata
