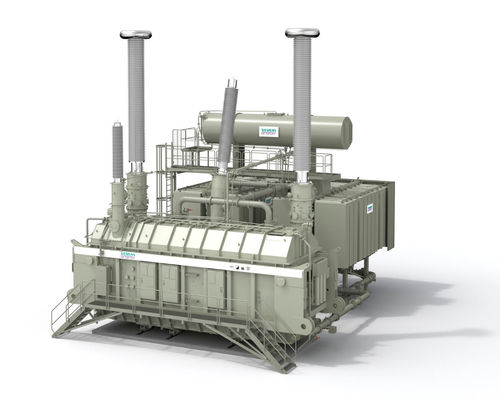

Trasformatore di isolamento HVDC Plus®

di potenzain oliodi sottostazioni

Panoramica I trasformatori convertitori HVDC (alta tensione in corrente continua) costituiscono l'interfaccia fondamentale tra le reti AC e i sistemi di trasmissione HVDC. Con l'integrazione crescente di energie rinnovabili e la necessità di trasmissioni a lunga distanza e a basse perdite, questi trasformatori permettono un adattamento preciso della tensione, isolamento affidabile e funzionamento coordinato con i convertitori per applicazioni onshore e offshore.

Ruolo dei trasformatori convertitori HVDC Collegano la rete AC alle stazioni di conversione (LCC e VSC), garantendo livelli di tensione conformi, separazione dielettrica e funzionamento stabile sotto stress elettrico combinato AC/DC e distorsioni armoniche.

Obiettivi di progetto e capacità

• Adattamento preciso della tensione alle esigenze del convertitore
• Isolamento AC/DC affidabile e prestazioni dielettriche
• Funzionamento sotto stress combinato AC/DC e distorsione armonica
• Efficienza ottimizzata per ridurre le perdite di trasmissione
• Costruzione modulare e scalabile per sistemi fino a 1100 kV DC

Come funziona un trasformatore HVDC In una stazione di conversione il trasformatore HVDC opera con convertitori elettronici di potenza per abilitare la conversione AC/DC. Flusso tipico:

• La potenza AC entra dalla rete
• Il trasformatore regola la tensione secondo le specifiche del convertitore
• La potenza condizionata è fornita alle valvole del convertitore
• Il convertitore esegue rettifica (AC→DC) o inversione (DC→AC)

La coordinazione del sistema consente un flusso di potenza controllato, trasmissione efficiente a lunga distanza e integrazione stabile alla rete.

HVDC Classic vs HVDC Plus® I trasformatori supportano sia i sistemi a convertitore commutato di linea (HVDC Classic) sia i convertitori a sorgente di tensione (HVDC Plus®). HVDC Classic è adatto a trasmissioni su larga scala; HVDC Plus® abilita configurazioni flessibili come sistemi multiterminali, integrazione eolica offshore e servizi dinamici di rete.

Funzioni principali

• Adattamento della tensione per funzionamento di raddrizzatori e inverter
• Isolamento elettrico tra sistemi AC e DC
• Gestione affidabile di livelli UHVDC
• Ottimizzazione dell'efficienza per ridurre i costi di vita utile

Sfide tecniche affrontate

• Sforzi dielettrici e termici: sistemi di isolamento e raffreddamento per tensioni combinate AC/DC
• Durabilità meccanica: strutture progettate per sopportare forze elettromagnetiche e condizioni di guasto
• Regolazione avanzata della tensione: controllo preciso per la stabilità di rete sotto carichi variabili
• Controllo di rumore e vibrazioni per la conformità ambientale
• Robustezza ambientale per condizioni offshore e onshore severe

Studi di caso (evidence) Progetto Changji–Guquan — fornitura di un trasformatore convertitore HVDC di riferimento. Dati principali:

• Capacità: 1.100 kV DC
• Potenza di trasmissione: 12 GW
• Dimensioni: lunghezza 37,5 m, altezza 14,4 m
• Peso: >900 tonnellate
• Efficienza: >99% alla potenza nominale
• Consente trasmissioni su 3.284 km con perdite minime

Applicazioni

• Trasmissione HVDC punto a punto per esportazione su larga scala di rinnovabili
• Sistemi HVDC PLUS® / VSC per integrazione multiterminale e offshore
• Installazioni back-to-back per accoppiamento di reti asincrone
• Reti HVDC multiterminale e a maglia per sistemi interconnessi
• Collegamenti offshore e trasmissione sottomarina

Siemens Energy innovations Le soluzioni Siemens Energy includono isolamento avanzato per stress AC/DC combinati, regolazione della tensione precisa, progetti ad alta efficienza, costruzione modulare e scalabile fino a 1100 kV e ingegneria su misura per i requisiti dei progetti.

Caratteristiche / specifiche tecniche

• Capacità di tensione: da alcune centinaia di kV fino a 1100 kV DC (UHVDC)
• Esempio di potenza: fino a 12 GW (Changji–Guquan)
• Esempio di dimensioni: 37,5 m lunghezza, 14,4 m altezza (studio di caso)
• Esempio di peso: >900 tonnellate (studio di caso)
• Esempio di efficienza: >99% alla potenza nominale (studio di caso)
• Requisiti di progettazione: resistere a stress AC/DC combinati, distorsione armonica e carichi dinamici
• Tecnologie chiave: isolamento avanzato, progettazione ottimizzata di nucleo e avvolgimenti, monitoraggio e diagnostica integrati, costruzione modulare e scalabile
