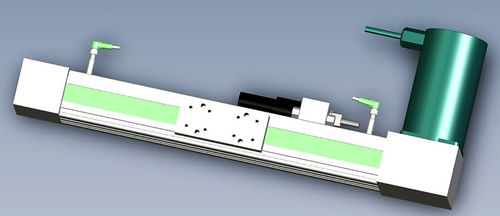

Unità di guida lineare a sfere 65 SGRT

in alluminiocon trasmissione a cinghia

UNITÀ DI SPOSTAMENTO LINEARE TRASMISSIONE A CINGHIA Le unità di spostamento della gamma 65 sono unità di spostamento rettilinee guidate su rotaie e pattini che consentono corse con ampiezze comprese tra 100 e 5800 mm. Dati tecnici principali: Costruito sulla base di alluminio estruso. La guida è fornita da un binario integrato di dimensione 15. Su questa rotaia si muove un carrello montato su due cuscinetti a sfera con guarnizioni raschianti, ognuno dei quali ha quattro circuiti di sfere di riciclo. Il coefficiente di attrito è basso e costante. Un freno a 24VDC può essere montato come opzione. I motori passo-passo o Brushless possono essere montati su questa gamma di assi. Versione SGRT (formazione della cinghia) Le velocità di traslazione possono essere fino a 2000 mm/sec e l'accelerazione fino a 10 m/s2 Risoluzione di ripetibilità in mm: 0,2 La trasmissione del movimento è assicurata da una cinghia dentata 24 AT 5 con uno sviluppo di 80 mm per giro. Le battute finali possono essere regolate tramite interruttori di prossimità Il sistema di guida e di trasmissione è protetto dalla cinghia di trasmissione, che è particolarmente resistente all'acqua, al grasso, agli idrocarburi e a molti solventi. Questi assi possono essere montati nella tavola XY.
