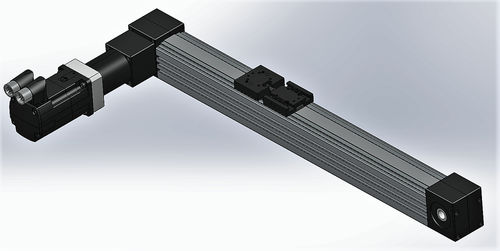

Unità di guida lineare a sfere 95 SGLT

in acciaio inossidabile

UNITÀ DI SPOSTAMENTO LINEARE CON DOPPIA GUIDA Le unità di spostamento della gamma 95 sono unità di spostamento rettilinee con doppia guida su rotaie e pattini che consentono corse con ampiezze comprese tra 100 e 1300 mm. Costruzione basata su una suola lavorata. La doppia guida è assicurata da due rotaie integrate di taglia 12 in miniatura. Su queste rotaie si muove un carrello montato su quattro cuscinetti a sfera con guarnizioni raschianti, ciascuno con due circuiti di sfere di riciclo. Il coefficiente di attrito è basso e costante. Un freno a 24VDC può essere montato come opzione. I motori passo-passo o i motori Brushless possono essere montati su questa gamma di assi, tramite un montaggio in linea o per riferimento. Velocità di spostamento fino a 300mm / sec. Ripetibilità in mm: fino a 0,002 La trasmissione del movimento è assicurata o da una cinghia o da viti a sfere con un passo di 2-4-5 o 12,7 a seconda delle prestazioni di velocità desiderate. I finecorsa sugli interruttori di prossimità sono integrati. La protezione del sistema di guida e di trasmissione è assicurata da un alloggiamento statico in acciaio inossidabile e da una membrana di protezione statica in PU, particolarmente resistente all'acqua, al grasso, agli idrocarburi e a molti solventi. Questi assi sono destinati ad essere montati nella tavola XY.
