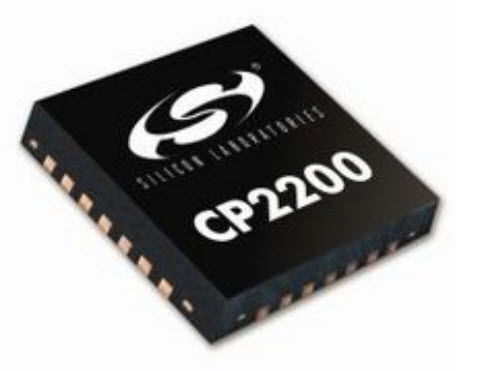

Controller Ethernet CP220x series

La famiglia CP220x è il più piccolo controller Ethernet a chip singolo del settore contenente un Media Access Controller (MAC) e Physical Layer (PHY) integrati. Il controller Ethernet a chip singolo CP220x contiene un Media Access Controller (MAC) integrato conforme allo standard IEEE 802.3, uno strato fisico 10Base-T (PHY) e 8 kB di memoria flash non volatile disponibile in un pacchetto QFN a 28 pin (5x5 mm) o TQFP a 48 pin (9x9 mm). Il CP220x può aggiungere connettività Ethernet a qualsiasi microcontrollore o processore host con 11 o più porte I/O pin. Il bus di interfaccia di memoria esterna parallela a 8 bit supporta i formati bus Intel e Motorola standard del settore in modalità multiplexed e non multiplexed. Il pacchetto QFN a 28 pin CP2201 supporta solo indirizzi multiplexati. I pin di selezione della modalità vengono utilizzati per selezionare la modalità di interfaccia bus.
