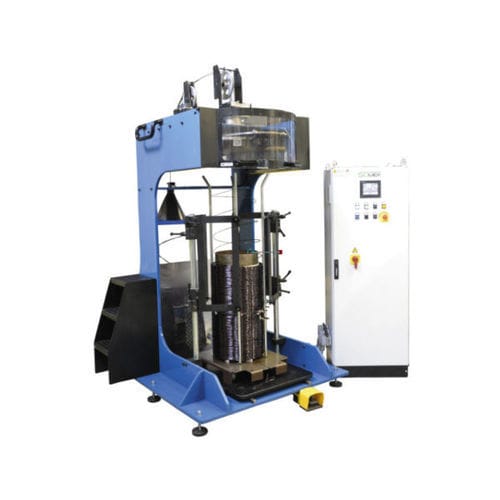

Macchina per bobinaggio di fili SIL12

automaticadi precisione

Panoramica

L'avvolgitrice SIL12 è progettata per produrre avvolgimenti in filo con il sistema radiale per trasformatori in resina. È adatta alla produzione di avvolgimenti per trasformatori fino a 1250 kVA a 24 kV e per ambienti produttivi che richiedono bobine concentriche radiali.

Principio di funzionamento

Le spire vengono preformate da un cabestano a geometria variabile che genera bobine concentriche. Il cabestano è posto in alto e rilascia le spire che, per gravità, si depositano nella parte inferiore formando strati che crescono secondo l'asse Y. La macchina supporta l'impilamento controllato e schemi di avvolgimento ripetibili.

Vantaggi principali

• Notevole riduzione dei tempi di avvolgimento
• Migliore dissipazione termica grazie alla geometria degli strati radiali
• Basso livello di scariche parziali negli avvolgimenti ad alta tensione

Applicazioni e compatibilità

Progettata per avvolgimenti radiali in trasformatori in resina fino a 1250 kVA / 24 kV. Adatta alla produzione in officina e all'integrazione in linee di produzione automatizzate. Compatibile con alimentatori di filo e sistemi di controllo della tensione standard.

Opzioni e accessori

Opzioni disponibili: geometrie di cabestano diverse, controllo della tensione programmabile, supporti porta-flange e interfacce per integrazione PLC/HMI per adattare la macchina alle specifiche esigenze produttive.

Documentazione tecnica

Per dati tecnici dettagliati, disegni di impianto e personalizzazioni, contattare il nostro ufficio commerciale fornendo le specifiche del trasformatore e i ritmi di produzione richiesti.
