Macchina per bobinaggio per nastro AB series
mobileautomaticaa motore

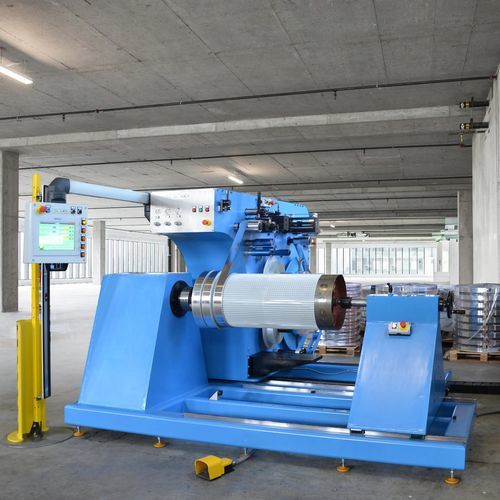

Macchina per bobinaggio per nastro - AB series - Siltech S.r.l. - mobile / automatica / a motore
Macchina per bobinaggio per nastro - AB series - Siltech S.r.l. - mobile / automatica / a motore
Macchina per bobinaggio per nastro - AB series - Siltech S.r.l. - mobile / automatica / a motore - immagine - 2
Macchina per bobinaggio per nastro - AB series - Siltech S.r.l. - mobile / automatica / a motore - immagine - 3
Macchina per bobinaggio per nastro - AB series - Siltech S.r.l. - mobile / automatica / a motore - immagine - 4
Macchina per bobinaggio per nastro - AB series - Siltech S.r.l. - mobile / automatica / a motore - immagine - 5
Macchina per bobinaggio per nastro - AB series - Siltech S.r.l. - mobile / automatica / a motore - immagine - 6
Macchina per bobinaggio per nastro - AB series - Siltech S.r.l. - mobile / automatica / a motore - immagine - 7
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Applicazioni prodotto
per nastro
Altre caratteristiche
mobile, automatica, a motore, manuale, con motore elettrico

Descrizione

Panoramica
La avvolgitrice a bandella (modelli AB 450–AB 1000) è progettata per realizzare il bobinaggio direttamente sullo stampo di colata in resina per trasformatori incapsulati in resina di media tensione. Accetta conduttori in nastro di alluminio e rame e supporta bobine fino a 1700 mm di altezza. Il sistema di controllo integrato assicura ripetibilità nella qualità del bobinaggio e la sincronizzazione fra conduttore e carta isolante.

Caratteristiche principali
  • Bobinaggio diretto sul cilindro di colata in resina
  • Compatibile con conduttori in alluminio e rame
  • Configurazione standard: 1 decoiler per conduttore; possibilità di 1 o 2 decoiler per isolamento
  • Unità di saldatura TIG con modalità automatica o manuale
  • Centraggio elettronico per un allineamento preciso delle bande
  • Dispositivo di pressatura per sbavature e sistema di rulli per rimuovere i bordi taglienti
  • Sistema di pulizia del conduttore e riavvolgimento della carta protettiva
  • Riavvolgimento sincronizzato del conduttore e della carta isolante
  • Pannello di controllo touchscreen di semplice uso


Dati tecnici (selezione)
  • Altezza massima bobina: 1700 mm
  • Larghezza conduttore: 30–170 mm
  • Spessore conduttore: 0,2–1,6 mm
  • Diametro interno bobina conduttore: 300 / 400 mm
  • Diametro massimo bobina conduttore: fino a 1000 mm
  • Tensione massima del nastro: 1300 N
  • Velocità massima mandrino: 120 rpm
  • Peso macchina: circa 3800 kg
  • Dimensioni: 2800 × 3250 × 1950 mm (H)
  • Potenza installata: 6 kW, 380 V trifase


Opzioni e personalizzazioni
  • Secondo sistema di saldatura (TIG o saldatura a punti)
  • Sistemi di bloccaggio e gestione carta personalizzati
  • Carrello decoiler mobile e moduli di automazione aggiuntivi


Interfaccia operatore e manutenzione
  • Cicli di avvolgimento programmabili con arresto automatico al numero di giri impostato
  • Visualizzazione in tempo reale dei giri e della forza di trazione sulla console di controllo
  • Freno/ritenzione sul mandrino per prevenire il rilassamento delle bobine
  • Accesso facilitato per pulizia e manutenzione ordinaria
