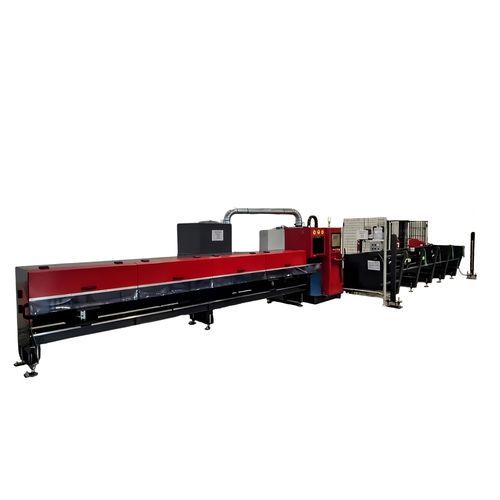

Macchina di taglio e incisione laser 3D LTS3 Bevel

laser a fibraper metalloper profilati

Panoramica
La LTS3 Bevel è una macchina per il taglio laser di tubi con sorgente fibra da 3 kW e testa orientabile 3D per la realizzazione di smussi, tagli inclinati e lavorazioni tridimensionali su tubi e profili metallici. Progettata per integrazione industriale, può ricevere sistemi automatici di carico/scarico e funzioni di nesting per ottimizzare il materiale.

Caratteristiche principali

• Sorgente laser fibra 3 kW con testa Bevel 3D regolabile
• Taglio inclinato e realizzazione di smussi per preparazione alla saldatura
• Controllo assi interpolato per operazioni 3D complesse
• Software 3D con importazione STEP e nesting automatico
• Sistemi di carico/scarico integrabili in linea (caricatori fascio/catena, scaricatori multi-lunghezza)
• Precisione e ripetibilità su tagli angolati
• Configurabile per funzionamento industriale continuo

Applicazioni
Smussatura e preparazioni per saldatura su tubi strutturali, produzione di geometrie tridimensionali su tubi e profili, integrazione in linee produttive automatizzate che richiedono nesting e ottimizzazione dei materiali.

Continuità operativa e disponibilità
Il sistema è progettato per la continuità produttiva industriale con opzioni di disponibilità estesa (24/7) e integrazione nei flussi automatizzati per mantenere alte prestazioni.

Opzioni e integrazione

• Caricatori automatici: fascio, catena o nastro; alimentazione multi-lunghezza
• Scaricatori: scivoli, rulli, configurazioni multi-lunghezza
• Estrattore di fumi e sistemi di filtrazione
• Chiller per il controllo termico di sorgente e testa
• Alimentazione aria compressa (es. 15 bar) e gas di processo
• Controller CNC EtherCAT, azionamenti Inovance e quadri elettrici
• Sensore di rilevamento cordone di saldatura, ugelli intercambiabili e ricambi per testa Bevel

Specifiche tecniche

• Marca: Simec
• Denominazione: LTS3 Bevel
• Potenza sorgente laser: 3 kW (fibra)
• Testa: Bevel 3D regolabile
• Spessori lavorabili: circa 1 - 6 [mm]
• Lunghezza lavorabile: circa 1.5 - 6.1 [m] (configurabile)
• Scarto massimo: 100 [mm]
• GAS: AIR - N₂ - O₂ (in funzione di materiale e spessore)
• Software: import STEP 3D e nesting automatico
• Controllo assi: interpolazione per operazioni 3D
• Automazione: integrazione carico/scarico e nesting automatico
• Opzioni: estrattore fumi, chiller, sensore cordone, controller CNC EtherCAT, azionamenti Inovance
