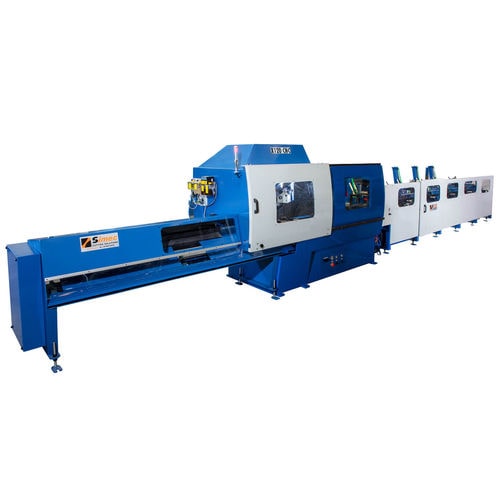

Mototroncatrice idraulica X120CNC

elettricaper metalli

Panoramica
La X120CNC è una segatrice circolare automatica per il taglio preciso di tubi e barre (profili tondi, quadri, rettangolari e pieni). È dotata di testa rotante orientabile verticalmente fino a ±60° per tagli inclinati e di un morsetto con vite a ricircolo di sfere per bloccaggio ripetibile. Il sistema di scarico gestisce pezzi da 15 a 3000 mm ed è estendibile tramite nastro dedicato. L'ottimizzazione dei tagli è disponibile tramite il software LogiBarre; la macchina è gestita con avanzamento CNC e interfaccia operatore Siemens.

Funzionalità principali

• Testa rotante per taglio angolato fino a ±60° per tagli con e senza gradi
• Unità segatrice circolare automatica per tubi e barre (tondi, quadri, rettangolari, pieni)
• Serraggio materiale con morsetto e vite a ricircolo di sfere per posizionamento ripetibile
• Sistema di scarico per pezzi da 15 a 3000 mm (estendibile tramite nastro dedicato)
• Ottimizzazione taglio tramite software LogiBarre
• Avanzamento CNC per tagli precisi e ripetibili; interfaccia operatore Siemens
• Precisione di taglio: ±0,1 mm (tagli dritti); ±0,3 mm (tagli angolati)

Applicazioni e compatibilità

• Compatibile con tubi tondi, tubi quadrati, profili rettangolari e barre piene
• Progettata per produzione flessibile che richiede tagli angolati e profili complessi nei settori automotive, idraulica, costruzione e lavorazione dei metalli

Opzioni e accessori aggiuntivi

• Caricatore automatico tubi (caricatore a fascio) e varie configurazioni di caricamento (cinghie / rulli / pinza)
• Scaricatore automatico / scaricatore multiplo per smistamento pezzi
• Carro di avanzamento per gestione sfridi e movimentazione
• Pannello operatore mobile e soluzioni di carico/scarico personalizzabili su richiesta
• Centralina idraulica, motori brushless, barriere di sicurezza e fotocellule; uscite di scarico programmabili

Note
La X120CNC è configurabile in base al materiale, alle lunghezze richieste e al livello di automazione; Simec fornisce servizi di personalizzazione e integrazione per adattare la macchina ai cicli produttivi del cliente.

Specifiche tecniche

• Diametro lavorabile: 12 - 100 mm (opzione Ø120 mm)
• Tubi tondi: fino a Ø100 mm (opzione Ø120 mm)
• Sezioni quadrate: fino a 100 x 100 mm
• Sezioni rettangolari: fino a 120 x 100 mm
• Barre piene: fino a Ø40 mm
• Lunghezza di taglio: 30 - 3000 mm
• Lunghezza lavorabile: 3 - 12 m
• Tempo di lavorazione: 1,5 - 9 s a seconda dell'operazione
• Precisione di taglio: ±0,1 mm (dritto), ±0,3 mm (angolato)
• Corsa morsetto ingresso (standard): 2.000 mm
• Potenza motore lama: 5,5 kW
• Velocità morsetto / avanzamento: 30 - 200 min⁻¹
• Vita utile lama: fino a 100.000 tagli (indicativa)
• Capacità nastro (opzionale): fino a 3.000 kg
• Lunghezza barra standard su nastro: 6 m (opzionale 1,5–12 m)
• Lunghezza minima scarto (programmabile): 10 mm
• Altezza piano di taglio: 1.050 mm
