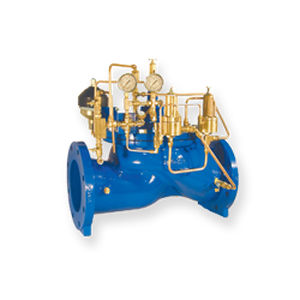

Valvola limitatrice di pressione per acqua 106 / 206-RPS-RR

a fungo

106 / Anticipazione dell'impulso 206-RPS-RR | L'impulso Relief106/206-RPS-RR di pressione che anticipa sul tasso di aumento di limitazione della pressione impulso 106-RPS-RR e 206-RPS-RR di ValveThe che prevede il sollievo sul tasso di valvole di aumento è basato sulla valvola principale 106-PG o 206-PG.La valvola è installata a valle delle valvole di ritenuta della pompa ed ha due piloti, il 81-RP e il 81-RPD. Entrambi i piloti percepiscono la pressione attraverso un collegamento al tubo dell'intestazione. Il pilota ad alta pressione 81-RP funge da pilota standard di sollievo, aprentesi sull'eccessiva pressione. Il pilota differenziale 81-RPD risponde al differenziale di pressione attraverso il suo diaframma. Un differenziale di pressione è creato quando c'è un aumento di pressione di sistema. Sfoci nell'accumulatore crea una perdita di pressione attraverso la restrizione fissa, che abbassa la pressione nel collegamento fra la restrizione fissa ed il pilota.
