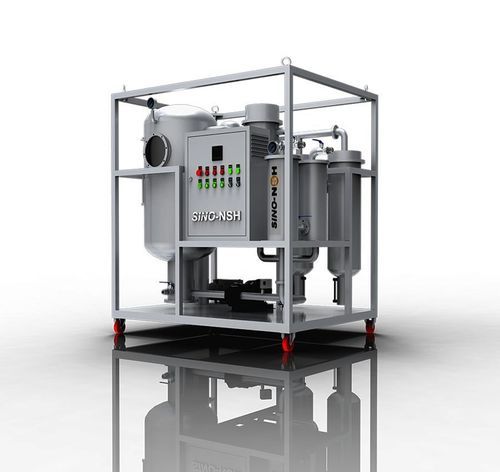

Sistema di depurazione per olio NSH-TF-series

continuoper applicazioni industrialitramite filtrazione

Generale
La serie NSH-TF è un purificatore d'olio a vuoto progettato per lubrificanti di turbine. Rimuove grandi quantità di acqua libera e disciolta, gas e contaminanti particellari. È possibile personalizzare configurazioni e opzioni in base alle esigenze impiantistiche.

Riepilogo

• Oli trattati: Olio per turbine (applicabile anche ad olio idraulico, olio refrigerante e altri lubrificanti con alto contenuto di acqua o contaminanti)
• Funzione: Disidratazione, Degassificazione, Rimozione delle impurità
• Portata: 1.200–18.000 L/h (dipende dal modello)
• Alimentazione: tipicamente 380 VAC / 3 fasi / 50 Hz (personalizzabile)

Specifiche
1. Filtrazione e condizionamento continui dell'olio per turbine.
2. Capacità di separare ed eliminare grandi volumi di acqua libera e disciolta.
3. Stadio di filtrazione con contro-lavaggio automatico per prolungare la vita del filtro e garantire operatività stabile.

La serie TF è particolarmente adatta alla manutenzione dei sistemi di lubrificazione delle turbine: ripristina le proprietà dell'olio, riduce i contaminanti e allunga gli intervalli di manutenzione.

Caratteristiche
1. Rimozione efficace di acqua solubile e disciolta e rapido demulsificante; dotata di separatore demulsificante per chiarificare oli emulsionati.
2. Filtrazione multistadio con contro-lavaggio automatico per rimuovere particelle grossolane, fini e fanghi.
3. Elevato grado di automazione per funzionamento continuo in linea; controllo automatico e regolatore di livello a infrarossi per funzionamento senza supervisione.

Specifiche macchina (per modello)
Item | Unità | TF-20 | TF-30 | TF-50 | TF-75 | TF-100 | TF-150 | TF-200 | TF-300
Portata | L/H | 1200 | 1800 | 3000 | 4500 | 6000 | 9000 | 12000 | 18000
Intervallo di vuoto | MPa | -0.06 ~ -0.096
Pressione di esercizio | MPa | ≤ 0.3
Contenuto d'acqua | PPM | ≤ 100
Dimensione impurità | µm | ≤ 5
Chiarezza | NAS | ≤ 6
Intervallo di temperatura | °C | 40—80
Valore demulsificante | Min | ≤ 15
Alimentazione | V | Interamente personalizzabile
Rumore di funzionamento | dB | ≤ 70 / ≤ 75 (a seconda del modello)
Potenza riscaldamento | kW | 15 | 24 | 32 | 40 | 48 | 72 | 96 | 120
Potenza totale | kW | 18 | 27 | 32 | 40 | 53 | 78 | 103 | 129
Diametro ingressi(usci te) | mm | 25 | 25 | 32 | 35 | 40 | 50 | 65 | 65
Peso netto | Kg | 300 | 300 | 450 | 550 | 650 | 750 | 900 | 1500
Dimensioni (L x P x H) | mm | 1300 x 1900 x 1460 | 1300 x 900 x 1460 | 1450 x 1000 x 1510 | 1550 x 1100 x 1510 | 1650 x 1150 x 1560 | 1850 x 1250 x 1610 | 2000 x 1350 x 1660 | 2400 x 1700 x 1760

Dati dell'olio dopo purificazione
Rigidità dielettrica (BDV) | kV | ≤ 75
Contenuto d'acqua | ppm | ≤ 100
Contenuto di gas | % | ≤ 0.1
Dimensione impurità | µm | ≤ 5

Opzioni di presentazione

• Telaio base con ruote
• Coperchio metallico su ruote
• Coperchio metallico su rimorchio monotrave
• Telaio base su rimorchio bibraccio
• Coperchio metallico su rimorchio bibraccio
• Coperchio metallico con locale operativo su rimorchio bibraccio

Altri nomi
Disidratatore a vuoto; Sistema di purificazione a vuoto; Degassificazione dell'olio; Rigenerazione; Riciclo

Caratteristiche

• Brand Name: Sino-NSH
• Serie / Modello: NSH-TF-Series (TF series)
• Oli trattati: Olio di turbina (anche idraulico, refrigerante e altri lubrificanti)
• Funzioni: Disidratazione, Degassificazione, Rimozione impurità
• Intervallo di portata: 1.200 - 18.000 L/h (dipende dal modello)
• Intervallo di vuoto: circa -0.06 a -0.096 MPa
• Pressione di esercizio: ≤ 0.3 MPa
• Contenuto d'acqua dopo purificazione: ≤ 100 ppm
• Contenuto di gas dopo purificazione: ≤ 0.1 %
• Dimensione impurità dopo purificazione: ≤ 5 µm
• Chiarezza (NAS): ≤ 6
• Intervallo di temperatura: 40—80 °C
• Valore demulsificante: ≤ 15
• Potenza di riscaldamento (kW) e potenza totale (kW): dipendono dal modello (vedi Specifiche macchina)
• Diametro ingresso/uscita: dipende dal modello (25–65 mm)
• Peso netto: dipende dal modello (300–1500 Kg)
• Dimensioni (L×W×H mm): dipendono dal modello (vedi Specifiche macchina)
• Alimentazione: Interamente personalizzabile (tip. 380VAC / 3Phase / 50Hz)
• Tempo di consegna: 10 giorni lavorativi
• Capacità di fornitura: 50 unità al mese
