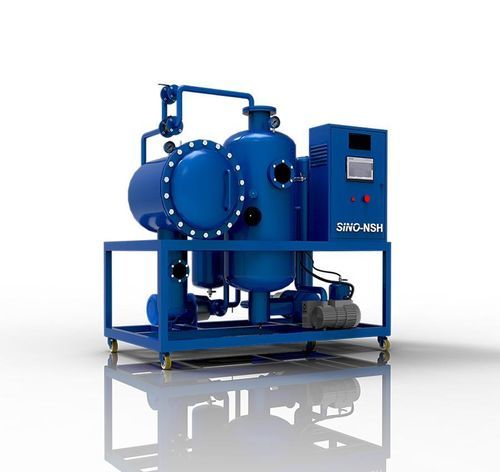

Sistema di depurazione per olio NSH-TF-A series

continuoper applicazioni industriali

Descrizione
NSH-TF-A è un purificatore completamente automatico con sistema a vuoto, adatto a tutti gli oli per turbine. È impiegato per rimuovere umidità, gas, particelle e altri contaminanti. Sono disponibili soluzioni personalizzate. L'unità utilizza un PLC (Programmable Logic Controller) di marca, strumenti, allarmi e interblocchi per garantire il funzionamento completamente automatico; è prevista anche la gestione manuale di varie funzioni. Le spie indicano lo stato operativo dei componenti principali e le condizioni di allarme.

Applicazioni
Adatto alla purificazione dell'olio lubrificante per turbine; applicabile anche ad olio idraulico, olio refrigerante e altri oli lubrificanti contenenti elevate quantità di acqua, vapore, impurità, fanghi, dielettrici e colloidi.

Caratteristiche

• Elimina efficacemente acqua solubile e disciolta e demulsifica rapidamente: la serie TF separa grandi quantità di acqua ed elimina l'acqua residua; dotata di un dispositivo demulsificante speciale (separatore d'acqua) in grado di chiarificare olio fortemente emulsionato.
• Alta efficienza nell'eliminazione di impurità, fanghi e particelle: sistema di filtrazione con contro-lavaggio automatico per la rimozione di particelle grandi e filtrazione fine per particelle minute.
• Alta automazione, stabilità e funzionamento online: compatto, sicuro e affidabile; installato con controllore automatico del livello liquido a infrarossi per funzionamento automatico e facile gestione.

Dati dell'olio dopo purificazione
Contenuto d'acqua | unità | ≤ 100 ppm
Pulizia | NAS 1638 | ≤ 6
Dimensione impurità | μm | ≤ 5
Valore di emulsificazione | min | ≤ 15

Specifiche macchina (righe selezionate)
Elemento | Unità | TF-20 | TF-30 | TF-50 | TF-75 | TF-100 | TF-150 | TF-200 | TF-300
Portata | L/H | 1200 | 1800 | 3000 | 4500 | 6000 | 9000 | 12000 | 18000
Intervallo di vuoto | MPa | -0.06 ~ -0.096 (circa) a seconda dei modelli
Pressione di esercizio | MPa | ≤ 0.3 (a seconda dei modelli)
Rapporto acqua | PPM | ≤ 100
Dimensione impurità | μm | ≤ 5
Chiarezza | NAS | ≤ 6
Intervallo di temperatura | °C | 40 - 80
Valore di demulsificazione | min | ≤ 15
Alimentazione | V | Completamente personalizzabile (esempio standard: 380VAC / 3Phase / 50Hz o adattabile)
Rumore di lavoro | dB | ≤ 70 ~ ≤ 75 (a seconda del modello)
Potenza riscaldamento | kW | 15 | 24 | 32 | 40 | 48 | 72 | 96 | 120
Potenza totale | kW | 18 | 27 | 32 | 40 | 53 | 78 | 103 | 129
Diametro ingresso(uscita) | mm | 25 | 25 | 32 | 35 | 40 | 50 | 65 | 65
Peso netto | Kg | 300 | 300 | 450 | 550 | 650 | 750 | 900 | 1500
Dimensioni (L x W x H) | mm | 1300 x 900 x 1460 | 1300 x 900 x 1460 | 1450 x 1000 x 1510 | 1550 x 1100 x 1510 | 1650 x 1150 x 1560 | 1850 x 1250 x 1610 | 2000 x 1350 x 1660 | 2400 x 1700 x 1760

Presentazioni / Opzioni

• Telaio di base con ruote
• Copertura metallica su ruote
• Copertura metallica su rimorchio ad asse singolo
• Telaio di base su rimorchio ad asse doppio
• Copertura metallica su rimorchio ad asse doppio
• Copertura metallica e cabina operativa su rimorchio ad asse doppio

Specifiche tecniche

• Modello: NSH-TF-A
• Marca: Sino-NSH
• Funzione: Disidratazione, Degassificazione, Rimozione impurità
• Olio trattato: Olio per turbine (applicabile anche ad oli idraulici, refrigeranti e altri oli lubrificanti)
• Portata: 1200 - 18000 L/H (varianti TF-20 a TF-300)
• Intervallo di vuoto: circa -0.06 a -0.096 MPa
• Pressione di lavoro: ≤ 0.3 MPa
• Contenuto d'acqua dopo purificazione: ≤ 100 ppm
• Dimensione delle impurità dopo purificazione: ≤ 5 μm
• Chiarezza dopo purificazione: NAS ≤ 6
• Intervallo di temperatura (operativo): 40 - 80 °C
• Valore di demulsificazione: ≤ 15 min
• Alimentazione: es. 380VAC / 3Phase / 50Hz (completamente personalizzabile)
• Potenza riscaldamento (per modello): 15–120 kW
• Potenza totale (per modello): 18–129 kW
• Diametro ingresso/uscita: 25–65 mm a seconda del modello
• Peso netto: ~300–1500 Kg a seconda del modello
• Tempi di consegna: 10 giorni lavorativi
• Capacità di fornitura: 50 set al mese
• Controllo & Automazione: Controllo completamente automatico basato su PLC con allarmi, interblocchi e opzioni di override manuale
