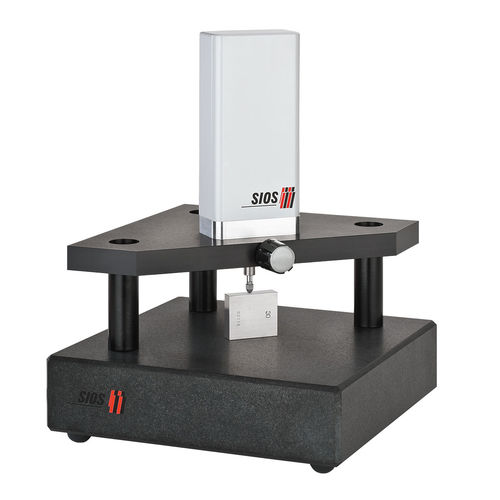

Apparecchio di misura di spessore LM series

di lunghezzaotticolaser

Sonda a fibra accoppiata, altamente lineare, per la misurazione dello spessore tattile e la calibrazione di alta precisione - Sonda laser interferometrica di precisione per misure tattili di lunghezza/spessore - linearità ≤ ±2 nm - forza di misura fissa regolabile 0,5 ... 1,5 N - elevata linearità sull'intero campo di misura - forza di misura costante della sonda sull'intero campo di misura - interfacce aperte per software OEM in ambiente Windows e Linux Le sonde interferometriche laser della serie LM sono encoder lineari di precisione. Con queste sonde è possibile effettuare misure tattili su un campo di misura di 20 o 50 mm con precisioni nanometriche. Questi misuratori di lunghezza altamente lineari sono compatibili con i sistemi di misura convenzionali grazie alle loro dimensioni e al diametro dell'albero di serraggio di Ø 8 mm h6. L'interferometro laser integrato converte il movimento di misura dei mandrini di misura motorizzati in un segnale di interferenza. Questo segnale di misura ottico viene trasmesso tramite fibra ottica all'unità di alimentazione e valutazione optoelettronica ed emesso come valore di lunghezza. Il cannotto dello stilo e l'interferometro integrato vengono regolati reciprocamente, tenendo conto della minimizzazione degli errori di abbe e di allineamento. Il laser HeNe stabile, la cui luce viene inviata all'interferometro laser tramite fibre ottiche, e la correzione delle influenze ambientali sulla lunghezza d'onda del laser sono alla base dell'elevata precisione di misura. Il funzionamento e la visualizzazione avvengono tramite un display separato o tramite un PC con un software adeguato.
