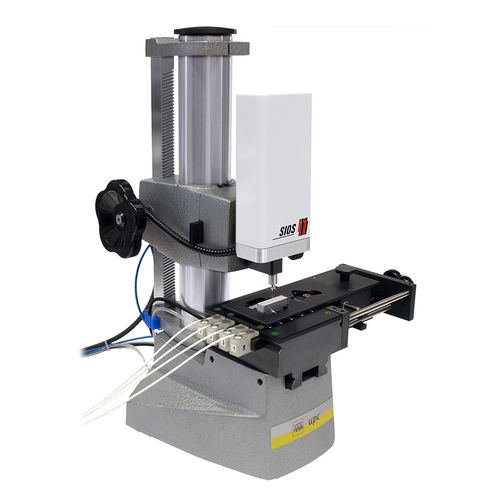

Sistema di calibratura laser EPP series

di alta precisione

Sistema di calibrazione del blocco di misura ad alta precisione - disposizione di misura con due sonde allineate - La sonda interferometrica laser LM 20 garantisce un'elevata precisione e linearità di misura - sono necessari solo 15 blocchetti di calibro standard per la calibrazione di un set di blocchetti di calibro da 122 pezzi - risparmio sui costi grazie al ridotto sforzo di ricalibrazione - risparmio sui tempi di misura grazie alla sequenza di misura guidata dall'utente - possibilità di calibrare dimensioni nominali e materiali insoliti - elevata linearità sull'intero campo di misura - forza di misura costante della sonda sull'intero campo di misura - correzione del provino e della temperatura normale - sensore di temperatura del materiale (4 pezzi opzionali) - Software per PC in ambiente Windows Il sistema di calibrazione dei blocchetti di misura EPP utilizza una sonda interferometrica laser LM 20 come sonda di misura superiore. Ha un campo di misura di 20 mm e una risoluzione di 1 nm. La Physikalisch-Technische Bundesanstalt di Braunschweig ha determinato un errore di misura inferiore a 10 nm per questa sonda durante la calibrazione dei blocchetti di calibri. Ciò significa che il numero di blocchetti di misura standard necessari può essere ridotto a 15 per un set di blocchetti di misura da 122 pezzi, secondo una raccomandazione del PTB. Con una procedura di calibrazione, è possibile determinare e correggere gli errori lineari del tester per blocchi di calibro (disallineamento, inclinazione della sonda, influenze della temperatura). Il comodo funzionamento della stazione di prova dei blocchetti di calibri, così come la correzione, la valutazione e l'emissione dei valori misurati, vengono eseguiti tramite un PC con il software "InfasGAUGE" (calibrazione parallela dei blocchetti di calibri).
