Sistema di misura e posizionamento interferometrico laser planare per AFM
- Sistema di posizionamento e misura 2.5 D di massima precisione
- campo di misura e posizionamento: superficie Ø 100 mm
- risoluzione di misura laterale ≤ 0,02 nm
- controllo: 3 interferometri differenziali accoppiati a fibre ottiche
- Ripetibilità metrologica grazie all'utilizzo di laser HeNe a 633 nm come sorgente luminosa per gli interferometri.
- Microscopi a forza atomica come sistema di misura di tastatura, altri su richiesta
- l'architettura aperta del dispositivo consente l'applicazione di sensori specifici per il cliente
- L'NPP-1 è controllato tramite software per PC. È disponibile un'API per l'utente.

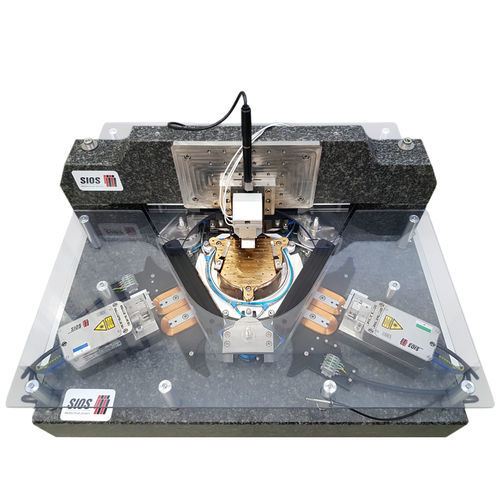

La piattaforma di nanomisura e posizionamento NPP-1 consente il posizionamento in un intervallo di circa 100 mm. L'alta risoluzione degli interferometri laser utilizzati per il controllo, l'architettura rigida dell'anodrnung di posizionamento, gli assi a cuscinetto d'aria del sistema di posizionamento e un sistema di controllo ottimizzato consentono deviazioni di posizione e fedeltà di percorso dei movimenti < 2 nm RMS.
L'oggetto di misura viene posizionato direttamente su uno specchio mobile. La posizione e la rotazione dello specchio vengono rilevate interferometricamente.
In questo sistema vengono utilizzati interferometri ultra-stabili della serie SP-DI/F. La luce di un laser stabilizzato viene trasmessa tramite fibre ottiche dall'unità elettronica alle teste dell'interferometro. Il risultato è una struttura compatta e stabile alla temperatura dell'NPP-1.
Con un carico utile fino a 5 kg, la piattaforma consente di posizionare con grande precisione anche oggetti più grandi e pesanti. Il principio del sistema di nanoposizionamento NPP-1 è stato progettato per essere scalabile e quindi il sistema può essere personalizzato su richiesta.
---
