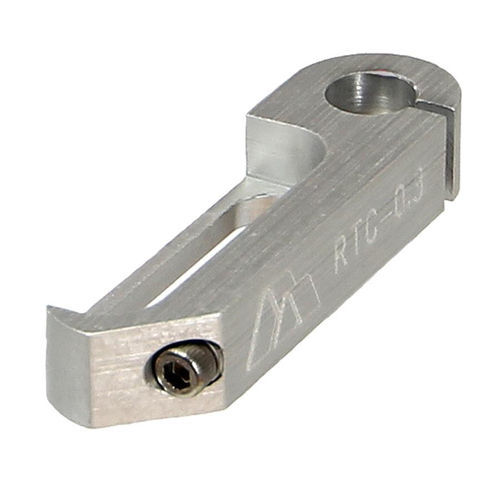

Clamp RTC

La serie RTC è una pinza di rotazione/traduzione unica progettata per il posizionamento preciso e il montaggio sicuro di aste e dispositivi in configurazioni di laboratorio. Questa pinza a basso profilo presenta viti di bloccaggio separate per ciascun asse, consentendo una regolazione indipendente della rotazione e della traduzione. È progettata per sostenere aste delle serie PR o MPR e può essere posizionata ovunque sulla superficie di montaggio. Una vite di montaggio dedicata consente agli utenti di fissare il dispositivo in posizione e quindi regolare finemente il suo allineamento rotazionale utilizzando la vite di bloccaggio della pinza. Per applicazioni orizzontali, la RTC-0.5 può essere montata sulla superficie verticale delle basi BB-1.0 o BB-5.0. La RTC-0.5 è ideale per il montaggio di una vasta gamma di dispositivi meccanici o elettronici. Gli adattatori della serie RTC-A sono disponibili in filettatura o passaggio libero 8-32, e filettatura o passaggio libero 1/4-20, forniti in pacchetti da 3. Questi adattatori facilitano il montaggio di qualsiasi dispositivo con il foro di montaggio appropriato sulla RTC-0.5. Ad esempio, collegando un RTC-A3 alla base di un DT100-3 si consente l'assemblaggio di un manipolatore a basso profilo che può essere facilmente collegato a una piattaforma per microscopio.

Caratteristiche del prodotto

• Design unico
• Basso profilo
• Adattatori 1/4-20 e 8-32
• Versioni compatibili con il vuoto disponibili

Caratteristiche / Specifiche tecniche

• Viti di bloccaggio separate per gli assi di rotazione e traduzione
• Compatibile con aste delle serie PR o MPR
• Montabile su varie superfici, incluse le superfici verticali BB-1.0 o BB-5.0
• Adattatori disponibili: filettatura/passaggio libero 8-32, filettatura/passaggio libero 1/4-20 (serie RTC-A)
• Pacchetti di adattatori: set di 3
• Ideale per il montaggio di dispositivi meccanici o elettronici
• Può essere utilizzato per assemblare manipolatori a basso profilo per piattaforme per microscopio
• Opzioni di diametro: .312in, .50in
• Opzioni di unità di misura: METRICO, IMPERIALE
