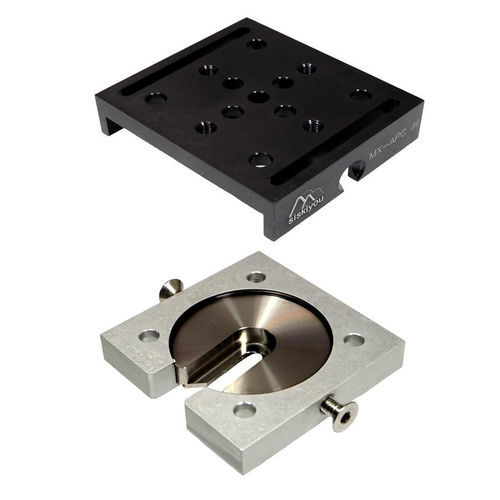

Piastra di montaggio MX-APC

Le piastre adattatrici della serie MX-AP sono specificamente progettate per velocizzare il montaggio e lo smontaggio laborioso delle fasi di traduzione impilate in una configurazione XY. Con la serie MX-AP, non è più necessario smontare le fasi impilate per accedere alle viti di montaggio della fase inferiore. La fase XY è montata sulla piastra superiore della serie MX-AP con quattro viti a testa cilindrica e la piastra superiore della serie MX-AP è fissata alla sua piastra base con due viti Allen a testa piatta. Le piastre adattatrici della serie MX-AP sono disponibili in due stili. La piastra superiore MX-APC ha nove fori di passaggio per viti a testa cilindrica 1/4-20 (M6) e quattro fori filettati 1/4-20 (M6). La piastra superiore MX-APT ha nove fori filettati 1/4-20 (M6). La piastra base è dotata di un perno di fissaggio unico che consente un montaggio sicuro con un solo bullone ovunque su un tavolo sperimentale.

Caratteristiche del prodotto

• Meccanismo di bloccaggio solido
• Design di montaggio flessibile
• Versioni compatibili con il vuoto disponibili su richiesta

Caratteristiche / specifiche tecniche

• Tipo di prodotto: Piastra adattatrice per fasi di traduzione
• Configurazione: Progettata per fasi impilate XY
• Montaggio della piastra superiore: Quattro viti a testa cilindrica
• Fissaggio della piastra superiore alla piastra base: Due viti Allen a testa piatta
• Piastra superiore MX-APC: Nove fori di passaggio per viti a testa cilindrica 1/4-20 (M6), quattro fori filettati 1/4-20 (M6)
• Piastra superiore MX-APT: Nove fori filettati 1/4-20 (M6)
• Piastra base: Perno di fissaggio unico per montaggio con un solo bullone
• Compatibilità con il vuoto: Disponibile su richiesta
