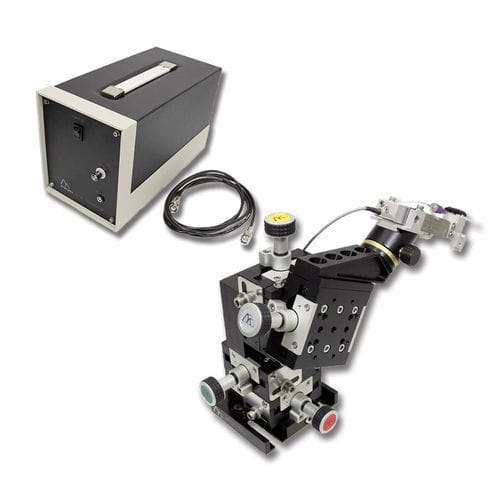

Micromanipolatore piezoelettrico MXPZT-300

Il commutatore di soluzione serie MXPZT-300 utilizza un nanoposizionatore guidato da flessione piezoelettrica ad alta velocità per muovere le punte delle pipette nelle applicazioni di commutazione della soluzione. È progettato per commutare i flussi di soluzione in vetro theta rispetto all'elettrodo di registrazione a velocità vicine al massimo teorico, consentendo curve di risposta cellulare tipiche sotto i 200 microsecondi. Questo rende il sistema ideale per misurare le risposte cellulari ai farmaci o ad altri elementi in soluzione.

Funzionamento e caratteristiche

• Il movimento piezoelettrico è attivato dall'ingresso di apparecchiature amplificatrici di registrazione standard, consentendo il controllo della distanza, della frequenza e del tempo di permanenza.
• Il sistema include una scatola amplificatrice piezoelettrica e una scheda di modellazione dell'ingresso, che riduce significativamente le vibrazioni della punta della pipetta e può essere riprogrammata per eliminare virtualmente le risonanze uniche di configurazioni specifiche.
• Il nanoposizionatore, che offre 250 micron di spostamento laterale, è montato sul micromanipolatore a rulli incrociati ultra-stabile MX1640, che fornisce 20 mm di spostamento in tutti e quattro gli assi. Il quarto asse può essere impostato a qualsiasi angolo per l'approccio desiderato e incorpora l'MXC-45 per la rotazione dell'assemblaggio piezo/pipetta, facilitando la sostituzione del vetro.
• La base dell'MX1640 dispone di una regolazione grossolana integrata per la rotazione dell'intero manipolatore o può essere utilizzata con il palco di rotazione MX-RS per un movimento più preciso.

Caratteristiche del prodotto

• Gamma di spostamento di 250 µm
• Meno di 6 ms di spostamento completo
• Manipolatore manuale a 4 assi incluso
• Fornito con una pipetta in vetro theta preinstallata; pipette aggiuntive disponibili separatamente
• Conformità RoHS
• Conformità CE

Specifiche di prestazione

• Testa PZT:
  • Spostamento: 250 µm
  • Movimento controllabile minimo: 0,3 nm
  • Ingresso di comando: -10 V a +10 V
• Manipolatore manuale MX1640:
  • Carico massimo: 2 lbs
  • Spostamento per asse: 0,80 pollici (20 mm)
  • Movimento controllabile minimo: 5 µm

Caratteristiche / Specifiche tecniche

• Nanoposizionatore guidato da flessione piezoelettrica ad alta velocità
• Ideale per la commutazione rapida della soluzione nelle misurazioni della risposta cellulare
• Include scatola amplificatrice piezoelettrica e scheda di modellazione dell'ingresso
• Montato sul micromanipolatore a rulli incrociati MX1640 (4 assi, 20 mm di spostamento ciascuno)
• Quarto asse regolabile per angolo di approccio e rotazione
• Regolazioni di rotazione grossolane e fini disponibili
• Conformità RoHS e CE
