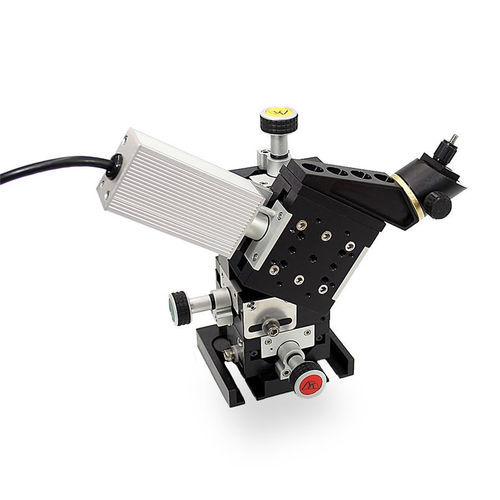

Micromanipolatore motorizzato MX1641

3 assi

Il micromanipolatore a rulli incrociati della serie MX1641 è ideale per la ricerca a livello introduttivo e per i corsi di formazione. Le viti di comando sono caricate a molla contro un fermo solido per garantire un funzionamento senza deriva. L'MX1641 incorpora un posizionamento a vite da 40 TPI per un movimento fluido dei rulli incrociati sugli assi X, Y e Z. L'asse della sonda può essere regolato all'angolo di approccio desiderato da 0° a 180°, e incorpora il piano motorizzato della serie 7600 per una risoluzione di 0,2 µm. L'MX1641 può essere utilizzato con i controller della serie e e MC2010 per azionare il piano 7600 tramite un'interfaccia a circuito chiuso tra il controller e l'encoder del motore. La connessione a circuito chiuso garantisce una risoluzione di 0,2 µm e 0,1 µm, rispettivamente. L'accoppiamento dell'encoder consente anche l'uso del display digitale DR1000 per esigenze di posizionamento ripetuto o relativo. Tutti i cavi sono schermati per garantire un funzionamento senza rumore durante esperimenti di elettrofisiologia sensibili. Versioni ad alta velocità sono disponibili su richiesta.

Caratteristiche del prodotto

• Posizionamento rapido di 1,7 mm/secondo sul 4° asse
• Regolazione di 40 passi su 3 assi manuali
• Approccio lineare sull'asse della sonda motorizzata
• Supporta aste di montaggio da 3 a 10 mm di diametro.

Specifiche di prestazione

• Carico massimo: 2 lbs
• Corsa / asse: 0,80 pollici [20 mm]

Movimento controllabile minimo

• Manuale grossolano: 5 µm
• 4° asse motorizzato: 0,1 µm
• Gioco: < 5 µm
• Precisione punto a punto: ± 2 µm

*Movimento controllabile minimo*: BASATO SU 1° DI ROTAZIONE DELLA VITE DI REGOLAZIONE

Caratteristiche / Specifiche tecniche

• Micromanipolatore a 4 assi: 3 assi a comando manuale, 1 asse motore CC
• Corsa di 20 mm per asse
• Risoluzione motorizzata di 0,2 µm
• Compatibile con i controller della serie e e MC2010
• Interfaccia a circuito chiuso per alta precisione
• Cavi schermati per un funzionamento senza rumore
• Versioni ad alta velocità disponibili su richiesta
