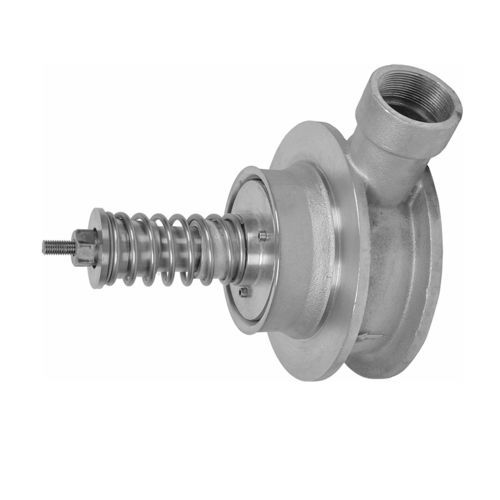

Sistema di dosaggio per schiuma antincendio TPW MK3

d'acquain linea

I sistemi di dosaggio ad ampio raggio SKUM TPW MK3 funzionano dosando il concentrato di schiuma nella linea di alimentazione dell'acqua. Quando il sistema viene attivato, l'acqua in entrata esercita una pressione sul concentrato nella vescica, che fornisce il concentrato pressurizzato al dispositivo di dosaggio. La soluzione di schiuma e acqua viene quindi convogliata ai dispositivi di scarico nell'area di pericolo. Ogni dosatore è costituito dai seguenti componenti: Corpo in bronzo fuso Deflettore in bronzo Molla in acciaio inox Tubo di dosaggio della schiuma in acciaio inox Il dosatore è disponibile in tre misure standard (6", 8" e 10") ed è progettato per essere inserito tra due flange per tubi DN 150 (6"), DN 200 (8") o DN 250 (10") DIN PN16 (ANSI Classe 150). A monte e a valle del dosatore è necessario un tubo diritto di almeno cinque diametri. Quando è installato in un sistema sprinkler a umido a testa chiusa, il dosatore funziona nel modo seguente: 1. Se il dosatore è installato correttamente nella colonna montante dello sprinkler, la pressione dell'acqua è uguale su entrambi i lati del dosatore. 2. Quando le teste degli sprinkler si aprono in caso di incendio, il concentrato di schiuma entra nel flusso d'acqua attraverso un tubo di misurazione lavorato con precisione. 3. Quando si aprono più testine sprinkler, l'aumento del flusso d'acqua provoca un'ulteriore apertura del deflettore, aumentando le dimensioni dell'orifizio sul tubo di misurazione. In questo modo, una maggiore quantità di schiuma concentrata entra nel flusso d'acqua. Questa caratteristica conferisce al dosatore la capacità di dosare correttamente sia con portate estremamente basse che con portate estremamente elevate.
