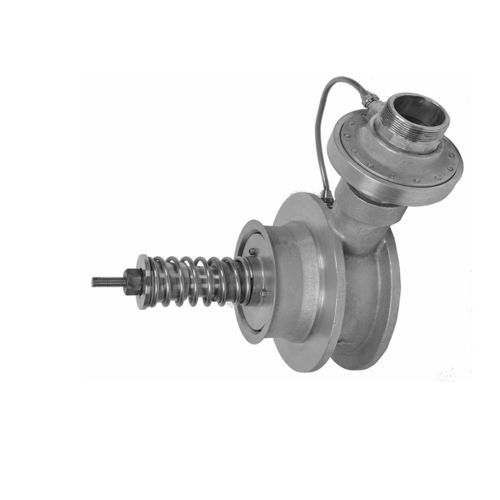

Sistema di dosaggio per schiuma antincendio PPW MK3

d'acquacon regolazione di portatadi portata in continuo

I sistemi di dosaggio ad ampio raggio SKUM PPW MK3 funzionano mantenendo pressioni uguali negli ingressi del concentrato schiumogeno e dell'acqua al dosatore. Questa capacità di bilanciamento e l'orifizio variabile consentono di utilizzare il dosatore in una gamma più ampia di portate e pressioni rispetto ai dosatori con pompa a pressione bilanciata standard. Il sistema utilizza una pompa centrifuga o volumetrica per pressurizzare il concentrato di schiuma nel collettore di alimentazione. Una valvola di controllo della pressione situata nella linea di ritorno al serbatoio di stoccaggio del concentrato di schiuma è impostata per mantenere una pressione regolata nel collettore di alimentazione a un minimo di 1 bar - 2 bar (da 14,5 psi a 29 psi) superiore alla pressione massima nella linea di alimentazione dell'acqua. Il concentrato di schiuma non richiesto dal dosatore ritorna al serbatoio di stoccaggio atmosferico attraverso la valvola di controllo della pressione. Se installato in un sistema sprinkler a umido a testina chiusa, il dosatore funziona nel modo seguente: 1. Se il dosatore è installato correttamente nella colonna montante dello sprinkler, la pressione dell'acqua è uguale su entrambi i lati del dosatore. 2. Quando le testine sprinkler si aprono durante una situazione di incendio, il concentrato di schiuma entra nel flusso d'acqua attraverso un tubo di dosaggio lavorato con precisione. 3. Quando si aprono più testine sprinkler, l'aumento del flusso d'acqua fa sì che il deflettore si apra ulteriormente, aumentando le dimensioni dell'orifizio sul tubo di misurazione e consentendo a una maggiore quantità di concentrato di schiuma di entrare nel flusso d'acqua. Questa caratteristica conferisce al dosatore la capacità di dosare correttamente sia a portate estremamente basse che a portate estremamente elevate Ogni dosatore è costituito dai seguenti componenti: Corpo in bronzo fuso Valvola di bilanciamento della pressione in bronzo
