Un sistema modulare con diaframma a iride che offre un'apertura controllabile nella gamma da 1,2 a 18 mm.

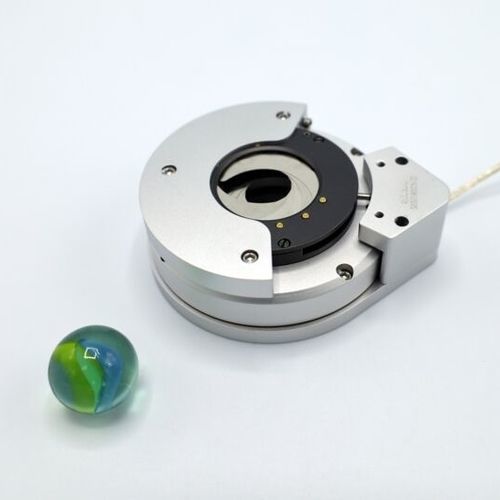

Il diaframma a iride SID-5714 è stato appositamente progettato come un componente modulare che consiste in uno stadio motorizzato e un inserto del diaframma a iride.
I diaframmi a iride motorizzati sono utilizzati per esempio nel campo dell'optoelettronica, dei laser e della tecnologia medica e creano la possibilità di controllare completamente a distanza le impostazioni ottiche. Questo è utile soprattutto in spazi ristretti come camere, armadi, recinti o semplicemente quando è richiesta l'automazione. Questi dispositivi opto-meccanici di precisione permettono un perfetto dosaggio della quantità di luce e l'esatto controllo della proiezione e delle dimensioni della superficie illuminata. Grazie ai materiali di alta qualità utilizzati, i diaframmi a iride mantengono la loro funzionalità affidabile per molte migliaia di cicli di apertura-chiusura, anche in condizioni estreme. I diaframmi a iride possono essere equipaggiati opzionalmente con sensori di posizionamento che permettono un controllo ad anello chiuso del diametro dell'apertura. Inoltre, sono disponibili anche versioni compatibili con l'alto e l'ultra alto vuoto, nonché assemblaggi personalizzati per quanto riguarda le dimensioni dell'apertura, i materiali di base e le dimensioni complessive.
Meccanico
Apertura [mm] - 1,2 ... 18
Dimensioni [mm] - 57 x 19,9 x 57
Peso [g] - 130
Anello chiuso
Risoluzione di apertura [µm] - < 1
Velocità di apertura [mm/s] - 6
Ripetibilità ad anello chiuso [µm] - 20 (unidirezionale)
Opzioni
Opzioni di vuoto - HV (1E-6 mbar); UHV / UHVT (1E-11 mbar)
Opzione non magnetica - Sì (-NM)
---
