Sistema di posizionamento tripode TRIPOD 52-6DoF

6 assiXYZlineare

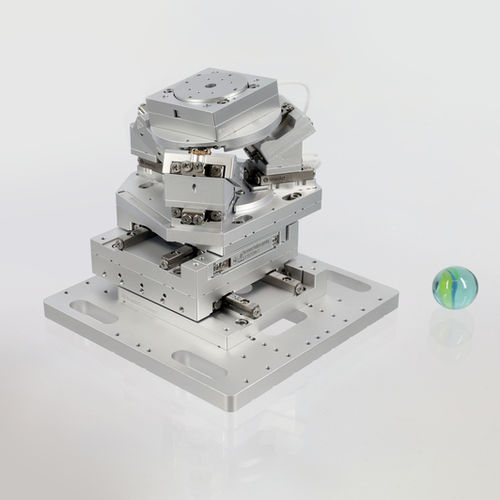

Il sistema di movimento TRIPOD 52-6DoF ha sei gradi di libertà e utilizza il posizionatore piezoelettrico ad alta precisione SMARSLIDE. Il componente centrale del TRIPOD 52-6DoF è lo stadio parallelo a cinematica tip-tilt TRIPOD 52-Core. Il suo design con tre torri disposte radialmente consente un movimento di rollio e beccheggio della piastra superiore con una corsa totale di 20° per Rx, 19° per Rx e una traslazione lineare in direzione Z di 6 mm. Sulla sommità del TRIPOD 52-Core uno stadio di rotazione SR-3211 consente una rotazione illimitata attorno all'asse Z. Il TRIPOD 52-Core è pienamente compatibile con il sistema modulare CLS-52 ed è posizionato su una piattaforma XY costituita da due stadi di traslazione lineare CLS-52. La piastra inferiore consente il montaggio diretto su una breadboard ottica standard con griglia da 25 mm. I valori della corsa di rotazione sono indicati per un punto di rotazione sulla superficie della piastra superiore. I valori della corsa di rotazione sono indicati per un punto di rotazione sulla superficie della piastra superiore. Le dimensioni complessive del sistema completo possono essere maggiori per pose diverse. Per ulteriori informazioni, consultare il modello CAD nell'area download. La ripetibilità è misurata a circa 20 mm sopra la piastra superiore di ciascun sistema, sull'intera gamma di corse e per un singolo grado di libertà alla volta. I valori possono essere migliori per corse più brevi.
