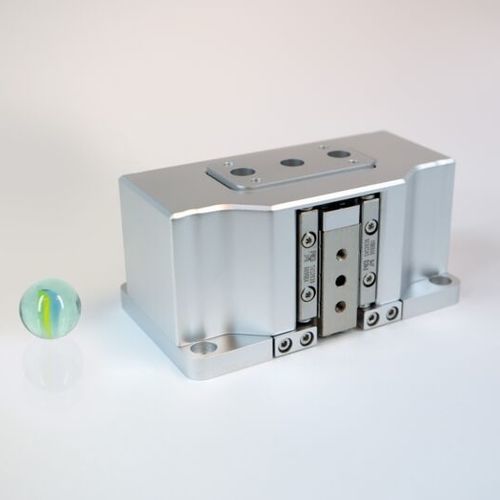

Piastra di posizionamento alto carico SHL-1D80N-1

verticalemultiassedi precisione

Stadio verticale ad alto carico in grado di sollevare 80 N su una corsa di 1 mm con precisione nanometrica. Gli stadi lineari della serie SHL sono progettati specificamente per gestire carichi pesanti. Il design meccanico si basa su un cuneo attuato che garantisce la massima risoluzione del movimento degli stadi. Una guida separata assicura un movimento rettilineo lungo la direzione del carico e consente l'integrazione di un sensore di posizione per un feedback diretto della posizione e un funzionamento ad anello chiuso. Gli stadi destinati al puro movimento verticale per sollevare componenti o apparecchiature possono essere dotati di una molla a forza costante aggiuntiva per spostare il carico utile a valori ancora più elevati a valori ancora più elevati. Di conseguenza, sono possibili stadi nano-codificati in grado di sollevare fino a 10 chilogrammi su diversi millimetri, nonché sistemi multiasse basati su stadi lineari della serie SHL che offrono elevate forze di blocco in tutte e tre le dimensioni. Pur offrendo elevati carichi utili, gli stadi SHL di SmarAct rimangono molto compatti e sono adatti anche a configurazioni con vincoli di spazio Meccaniche Gradi di libertà - 1 Forza di sollevamento max. Forza di sollevamento [N] - 80 Dimensioni [mm] - 41 x 86 x 50 Peso [g] - 340 Anello chiuso Risoluzione del sensore MCS2 [nm] - 1 (S), 4 (L) Ripetibilità unidirezionale MCS2 [nm] - ± 40 (S,L) Risoluzione del sensore (H)CU [nm] - 100 (L) Ripetibilità unidirezionale (H)CU [nm] - ± 200 (S,L) Opzioni Opzioni di materiale - Alluminio come standard; base in acciaio (-ST); base in titanio (-TI); anodizzato nero (-BK) Opzioni per il vuoto - HV (1E-6 mbar); UHV (1E-11 mbar)
