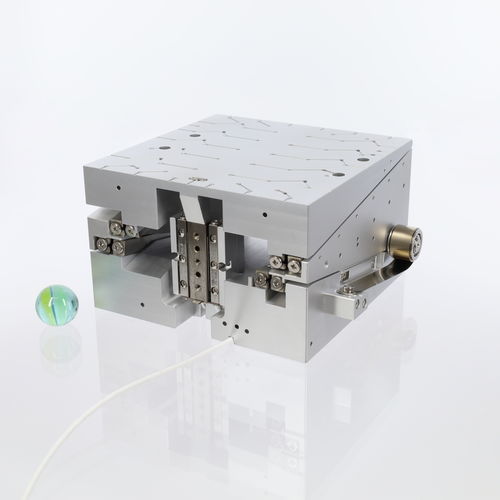

Piastra di posizionamento alto carico CHS-9257-1D-15

linearepiezoelettricaa corsa lunga

Questo stadio a corsa lunga e carico elevato è dotato dell'unità di azionamento intercambiabile di SmarAct, che consente di rimuovere l'intero azionamento piezoelettrico dallo stadio quando è necessario per la manutenzione. Poiché l'unità di azionamento è accessibile dal lato dello stadio, non è necessario rimuovere il dispositivo dal sistema di posizionamento durante la manutenzione. Il design meccanico si basa su un cuneo attuato che garantisce la massima risoluzione del movimento degli stadi. Una guida separata assicura un movimento rettilineo lungo la direzione del carico e consente l'integrazione di un sensore di posizione per un feedback diretto della posizione e un funzionamento ad anello chiuso. Lo schema dei fori di montaggio consente un facile avvitamento agli stadi lineari della serie CLS92. Su richiesta, è possibile aumentare la forza di sollevamento massima. Meccanico Forza di sollevamento max. Forza di sollevamento [N] - 15 Dimensioni [mm] - 92 x 92 x 57 Peso [g] - 935 Anello chiuso Risoluzione del sensore MCS2 [nm] - 1 (S), 4 (L) Ripetibilità unidirezionale MCS2 [nm] - ± 40 (S,L) Risoluzione del sensore (H)CU [nm] - 100 (L) Ripetibilità unidirezionale (H)CU [nm] - ± 200 (S,L) Opzioni Opzioni di materiale - Base in alluminio come standard; base in acciaio (-ST); base in titanio (-TI); anodizzato nero (-BK) Opzioni per il vuoto - HV (1E-6 mbar); UHV (1E-11 mbar)
