Il Breakout Box permette un comodo accesso ai versatili ingressi e uscite digitali e analogiche.

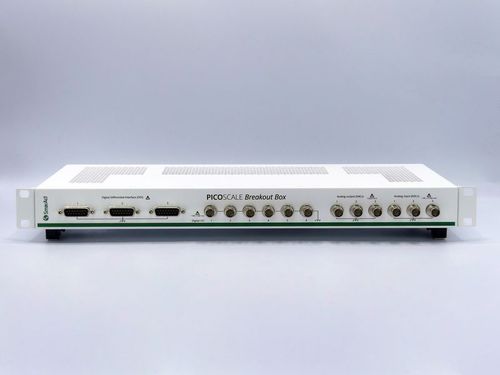

Il PICOSCALE Breakout Box opzionale fornisce un accesso semplice e conveniente alle molte interfacce diverse del controller PICOSCALE. I GPIO analogici e digitali sono accessibili tramite connettori BNC mentre i segnali DDI (AquadB o dati seriali) sono mappati su connettori D-Sub 15.
Ingresso/uscita digitale (6x) - 5 V o 3.3 V alto livello
Ingresso analogico veloce (1x) - risoluzione 16 bit, frequenza di campionamento 40 MSa/s, larghezza di banda 2,5 MHz, gamma di tensione di ingresso ±10 V
Ingresso analogico (2x) - risoluzione 16 bit, frequenza di campionamento 400 kSa/s, larghezza di banda 100 kHz, intervallo di tensione di ingresso ±10 V
Uscita analogica veloce (1x) - risoluzione 16 bit, tasso di conversione 20 MSa/s, larghezza di banda 2,5 MHz, intervallo di tensione di uscita ±10 V
Uscita analogica (2x) - risoluzione 16 bit, tasso di conversione 400 kSa/s, larghezza di banda 100 kHz, intervallo di tensione di uscita ±10 V
Interfaccia differenziale digitale (3x),
per AquadB o uscita dati seriale - uscita differenziale 3,3 V
---
