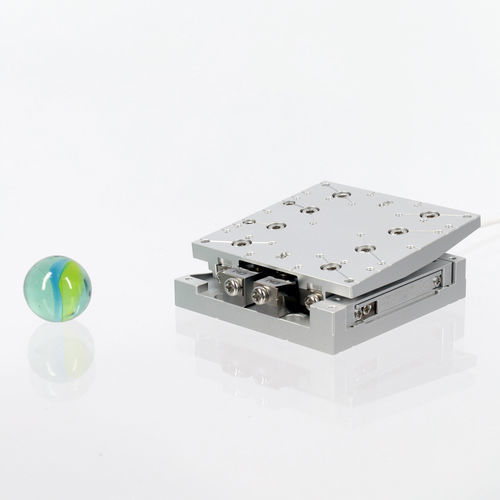

Goniometro a motore SGF-58

compattoper allineamento angolare di alta precisione

Panoramica Il goniometro a flexure ultra‑compatto SGF-58 offre posizionamento angolare preciso con centro di rotazione a 58 mm sopra la piattaforma di lavoro. La guida a cerniera flexure riduce i movimenti parassiti e consente il funzionamento in ambienti gravosi come vuoto spinto, ultravacuo e temperature criogeniche.

Progettazione e applicazioni La serie SGF sostituisce i cuscinetti a contatto in acciaio con un meccanismo a cerniera flexure per ridurre attriti ed errori parassiti su un range di deflessione fino a ±2°. L'altezza del perno può essere personalizzata da 25 a 100 mm sopra la piastra superiore su richiesta. L'ingombro compatto di 32 x 32 mm e la bassa massa (~52 g) facilitano l'integrazione in sistemi di nanoposizionamento multi‑asse con spazi ristretti.

Integrazione e controllo La piattaforma si integra con le fasi SmarAct CLS-32 per sistemi multi‑asse che combinano movimenti lineari, rotativi e goniometrici. Può essere azionata dalle unità di controllo SmarAct ed è disponibile con sensori di posizione integrati per funzionamento in anello chiuso, migliorando stabilità e ripetibilità.

Dati tecnici principali

• Corsa [°] : > ± 2
• Coppia di bloccaggio [Ncm] : 18
• Forza normale max [N] : 1
• Dimensioni [mm] : 32 x 32 x 25
• Peso [g] : ~ 52
• Centro di rotazione [mm] : 58 (sopra la piattaforma di lavoro)
• Velocità angolare (open-loop) [°/s] : > 20
• Risoluzione open-loop [µ°] : < 1
• Tipi di sensori in closed-loop : S, L
• Risoluzione sensore [µ°] : 2 (S), 8 (L)
• Ripetibilità unidirezionale MCS2 [µ°] : > 40 (S, L)

Opzioni e materiali

• Materiali: Alluminio (standard); Titanio (-TI) opzionale
• Opzione criogenica: sì
• Opzioni vuoto: HV (1E-6 mbar); UHV (1E-11 mbar)
• Opzione non magnetica: sì

Note Il SGF-58 è progettato per l’integrazione in sistemi di nanoposizionamento multi‑asse compatti ed è compatibile con l’elettronica di controllo e le opzioni sensore SmarAct.
