Valvola pneumatica JSB
a comando pneumaticoper acquaper aria

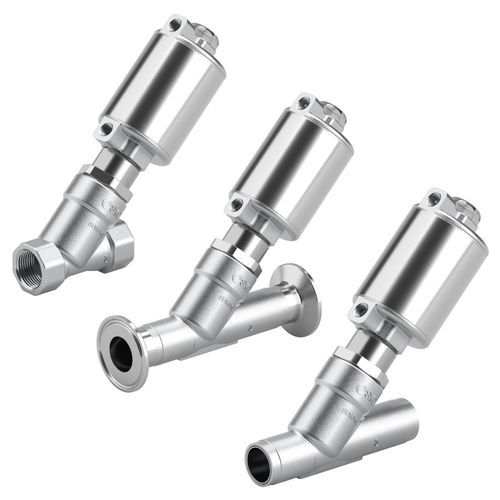

Valvola pneumatica - JSB - SMC PNEUMATIC - a comando pneumatico / per acqua / per aria
Valvola pneumatica - JSB - SMC PNEUMATIC - a comando pneumatico / per acqua / per aria
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Azionamento
pneumatica, a comando pneumatico
Tipo di fluido
per acqua, per aria, per vapore
Per busto
filettata, a sede inclinata, a saldare
Materiale
in acciaio inossidabile
Altre caratteristiche
con colletto da saldare, con raccordo filettato, con raccordo a morsetto
DN

Max.: 50 mm
(1,969 in)

Min.: 10 mm
(0,394 in)

Pressione

Max.: 1,6 MPa

Min.: 1 MPa

Descrizione

Panoramica del prodotto
  • Variante conforme ATEX: serie 55-JSB disponibile
  • Nuove opzioni di connessione: aggiunti i tipi clamp e saldatura testa a testa
  • Progetto a sede angolare per ridurre la perdita di pressione
  • Elevata vita utile: 10.000.000 cicli (aria/acqua), 3.000.000 cicli (vapore)
  • Alta portata: canale interno ottimizzato (Cv ≈ 2,5× rispetto al convenzionale)
  • Altezza di ingombro compatta: 166 mm (per porta 1 in)
  • Costruzione tutto in acciaio inox (equivalente 316L)
  • Fluidi applicabili: aria, acqua, vapore


Caratteristiche
  • Bassa perdita di pressione grazie alla geometria della sede angolare
  • Basse perdite di tenuta
  • Elevato Cv e ampia portata
  • Affidabilità confermata dai cicli di vita
  • Progetto modulare — parti sostituibili per una manutenzione agevole


Tipi di connessione / Tipologie di prodotto
  • Filetto (norme: RcM, NPT, G) — misure nominali: 3/8, 1/2, 3/4, 1, 1-1/4, 1-1/2, 2 — Cv: 5.0, 8.0, 16.0, 29.1, 41.3, 59.5, 87.5
  • Saldatura testa a testa (B1) (norme: DIN EN ISO 1127 / ISO 4200 / DIN 11866 B) — diametri nominali: DN10, DN15, DN20, DN25, DN32, DN40, DN50 — Cv: 5.1, 8.4, 17.5, 31.2, 43.0, 60.6, 88.5
  • Saldatura testa a testa (B2) (norme: ASME BPE / DIN 11866 C) — misure: 1/2, 3/4, 1, 1-1/2, 2, 2-1/2 — Cv: 2.8, 7.0, 16.2, 41.2, 60.8, 88.5
  • Clamp (C1) (norma: DIN 32676-B) — diametri: DN10, DN15, DN20, DN25, DN32, DN40, DN50 — Cv: 5.1, 8.4, 17.5, 31.2, 43.0, 60.6, 88.5
  • Clamp (C2) (norma: ASME BPE) — misure: 1/2, 3/4, 1, 1-1/2, 2 — Cv: 2.8, 7.0, 16.2, 41.2, 60.8


Vantaggi principali
  • La geometria a sede angolare riduce la perdita di pressione e consente portate maggiori rispetto alle valvole convenzionali
  • Canale interno ottimizzato che garantisce un significativo aumento del Cv (circa 2,5×)
  • Corpo in acciaio inox (equivalente 316L) adatto ad aria, acqua e vapore
  • Durata verificata tramite test di ciclo (10 milioni aria/acqua; 3 milioni vapore)
  • Ampia scelta di norme di connessione per l'integrazione negli impianti di processo
  • Progettata per la manutenzione con componenti sostituibili


Applicazioni
  • Controllo fluidi per aria compressa, acqua di processo e sistemi a vapore
  • Adatta dove sono richieste basse perdite di carico, elevata capacità di portata e lunga durata


Specifiche / Dati tecnici
  • Serie: JSB (valvola a sede angolare, azionamento pneumatico)
  • Materiale corpo: acciaio inox equivalente 316L (costruzione tutto inox)
  • Fluidi: aria, acqua, vapore
  • Vita utile: 10.000.000 cicli (Aria/Acqua), 3.000.000 cicli (Vapore)
  • Altezza di installazione (esempio): 166 mm (porta 1 in)
  • Miglioramento Cv: circa 2,5× rispetto a valvole convenzionali
  • Opzioni e norme di connessione: Filetto (RcM/NPT/G), Saldatura testa a testa (DIN EN ISO 1127 / ISO 4200 / DIN 11866 B; ASME BPE / DIN 11866 C), Clamp (DIN 32676-B / ASME BPE)
  • Diametri nominali: DN10–DN50 (metrico) e misure in pollici (3/8–2 in a seconda della connessione)
  • Intervalli di Cv: vedi le voci per tipo di connessione sopra
  • ATEX: serie 55-JSB disponibile in variante conforme ATEX
  • Manutenzione: parti modulari e sostituibili per una manutenzione semplificata
