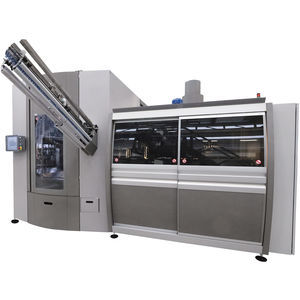

Stiro-soffiatrice EBS 3 KL HC ERGON

per PETper PPper contenitori in PET

Overview

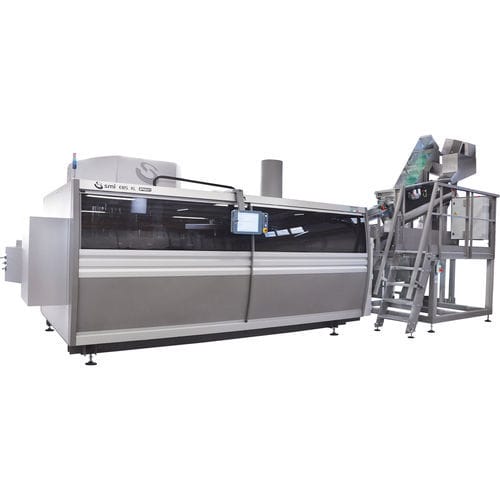

La serie EBS KL HC ERGON è una gamma ultra-compatta di stiro-soffiatrici rotative per contenitori ad alta capacità (3–10 L). Disponibile in versioni a 3, 4 e 6 cavità, è progettata per PET, rPET e PP e offre elevate prestazioni produttive con costi di esercizio e manutenzione contenuti, particolarmente indicata per il settore food & beverage.

Models

• Serie EBS KL HC ERGON: versioni 3, 4 e 6 cavità.
• Capacità produttiva: fino a 1.500 bph per cavità; produzione totale per modello: EBS 3 = 4.500 BPH, EBS 4 = 6.000 BPH, EBS 6 = 9.000 BPH.

Operation

• Alimentazione delle preforme: trasferimento dalla tramoggia all'orientatore, quindi alla guida inclinata e alla ruota di distanziamento; la ruota alimenta la catena dei mandrini rotativi verso il modulo di riscaldamento.
• Riscaldamento delle preforme: tunnel a lampade IR con controlli dimensioni/posizione e scarto automatico; i mandrini ruotano le preforme per uniforme distribuzione del calore; raffreddamento liquido per l'anello di protezione e raffreddamento ad aria per la gestione delle temperature interne; un sensore misura la temperatura e regola la potenza delle lampade.
• Stiro-soffiaggio: gruppo pinze rotativo posiziona le preforme nelle stazioni di stiro-soffiaggio; asta di stiro motorizzata con pre-soffiaggio a bassa pressione e soffiaggio finale ad alta pressione; contropressione e bloccaggio meccanico del porta-stampi garantiscono tenuta; stazioni con raffreddamento liquido per controllo temperatura stampi.
• Uscita bottiglie: le bottiglie finite vengono prelevate da un gruppo pinze rotativo e trasferite su nastro ad aria verso gli impianti di riempimento; un sistema di misura della pressione monitora il profilo di soffiaggio e scarta automaticamente i pezzi non conformi.

Technical data table
Header | EBS 3 KL HC ERGON | EBS 4 KL HC ERGON | EBS 6 KL HC ERGON
Velocità max. (BPH) | 4500 | 6000 | 9000
Dimensioni bottiglia | min Ø = 44 mm - max Ø = 215 mm | min Ø = 44 mm - max Ø = 215 mm | min Ø = 44 mm - max Ø = 215 mm
Cavità | 3 | 4 | 6

Advantages and technical features

• Modulo integrato ultra-compatto: forno e giostra combinati in un'unica unità per linee compatte e avviamento rapido.
• Aste di stiro motorizzate con azionamenti elettronici (cam-free): permettono variazioni di velocità senza camme meccaniche e riducono le vibrazioni.
• Valvole ad alte prestazioni a basso volume morto: riducono i tempi di pre-soffiaggio e soffiaggio e riducono il volume morto di circa il 50 %.
• Raffreddamento liquido per stampi e anello di protezione e raffreddamento ad aria per il modulo di riscaldamento per controllo termico e prevenzione della deformazione del collo.
• Ventilazione del tunnel con ventilatori centrifughi ad alta portata per abbassare la temperatura del collo della preforma, ampliare la finestra di processo e ottimizzare lo spessore della parete.
• Tutti gli impianti (meccanici, elettrici, pneumatici) raggruppati in un'unica area accessibile per collegamenti ordinati e semplici.
• Sistema di recupero aria compressa a due stadi di serie per ridurre i consumi.
• Gestione compatta e accessibile dell'aria compressa.
• Impianto acqua con portata metro e termometro per monitoraggio in tempo reale di ogni circuito di raffreddamento.
• Interfaccia operatore Posyc® per gestione avanzata, diagnostica e monitoraggio predittivo.
• Motornet System® per automazione e controllo, mantenimento dei parametri e semplificazione del cambio formato.
• Cambio formato rapido e preciso tramite regolazione della distanza del tunnel e controllo elettronico delle aste di stiro.
• Design a bassa usura: pinze senza molle, camme desmodromiche, cuscinetti plastici e sistema diffusore migliorato.

Technical specifications

• Serie: EBS KL HC ERGON
• Modelli principali: EBS 3 KL HC ERGON, EBS 4 KL HC ERGON, EBS 6 KL HC ERGON
• Velocità per cavità: fino a 1.500 bph per cavità
• Velocità massima (totale): EBS 3 = 4.500 BPH; EBS 4 = 6.000 BPH; EBS 6 = 9.000 BPH
• Dimensioni bottiglia: diametro min 44 mm; diametro max 215 mm
• Numero cavità disponibili: 3, 4, 6
• Materiali supportati: PET, rPET, PP
• Riscaldamento: modulo con lampade IR e controllo temperatura
• Raffreddamento: circuito liquido per stampi/anello e aria per modulo riscaldamento
• Controlli: interfaccia Posyc®; Motornet System®
• Recupero aria compressa: sistema bistadio di serie
