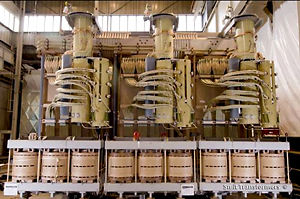

Trasformatore sfasatore

di distribuzionein resinatrifase

Il trasferimento di potenza alla rinfusa è per lo più un affare passivo, dove la potenza fluisce al carico con il percorso di impedenza più basso. Per influenzare questo flusso, l'angolo di fase dell'estremità trasmittente o ricevente deve essere modificato - questo può essere fatto utilizzando i trasformatori Phase Shifting Transformers. Il trasformatore a spostamento di fase introduce nel sistema una corrente di circolazione che agisce per ridurre (quando si opera in modalità buck) o aumentare (quando si opera in modalità boost) la corrente di carico nella linea in cui si trova il trasformatore a spostamento di fase. L'effettivo sfasamento è ottenuto mediante l'interconnessione di due fasi degli avvolgimenti di regolazione a stella attraverso una fase dell'avvolgimento "booster" collegato a delta. Cambiando il rubinetto sotto carico è possibile modificare l'ampiezza e la polarità dello sfasamento, che a sua volta determina la corrente di circolazione nell'impianto. Per potenze inferiori le due parti attive possono essere collocate in un unico serbatoio. Tuttavia, nei trasformatori a sfasamento di potenza superiore, le due parti attive (trasformatori di eccitatore e booster) sono montate in serbatoi separati e le due parti attive sono collegate tra loro. Questo collegamento tra l'eccitatore e i trasformatori booster viene eseguito a piena tensione di sistema e deve normalmente essere effettuato all'interno di un condotto riempito d'olio, per evitare il rischio di un dannoso cortocircuito interno. SGB-SMIT Group ha un'eccellente esperienza di trasformatori a sfasamento di grandi dimensioni, compresa la capacità di analizzare le complesse tensioni transitorie che possono verificarsi durante eventi di commutazione esterna o fulmini.
