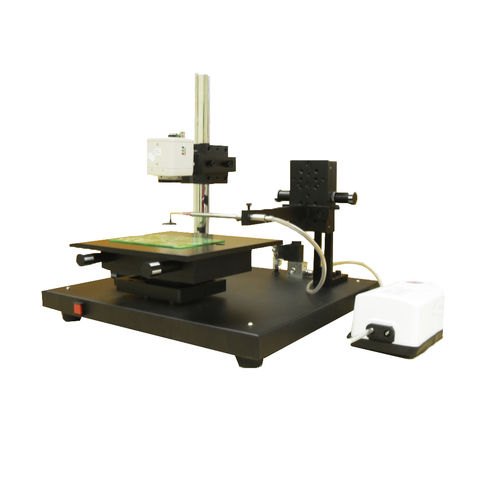

Macchina pick and place SMT X-Y-Z

La tavola di X-Y-Z è sviluppata specialmente per contribuire a disporre i chip fini del passo sui circuiti. Il chip da disporre è stato allineato esattamente rispetto ai cuscinetti con gli adeguamenti fini di y e di x. La rotazione è raggiunta regolando le manopole sinistre o giuste di Y. Il processo di collocazione è osservato chiaramente sopra una videocamera a colori o un microscopio (microscopio del supporto dell'asta di SZM7045TR). Disponendo il chip sul bordo girando la manopola di direzione di z e liberandola spegnebbi il vuoto. Il supporto dell'asta e della videocamera ha venduto seperatly. Le strutture di sostegno del PWB possono essere usate sopra la tavola di XYZ per il lavoro della riparazione. Specifiche: Lunghezza della corsa massima di X: 90 millimetri Lunghezza della corsa massima di Y: 90 millimetri Lunghezza della corsa massima di Z: 70 millimetri Rotazione massima del θ: 30° Precison: 1mm per giro della manopola Dimensione superiore della piattaforma: 9" x9»
