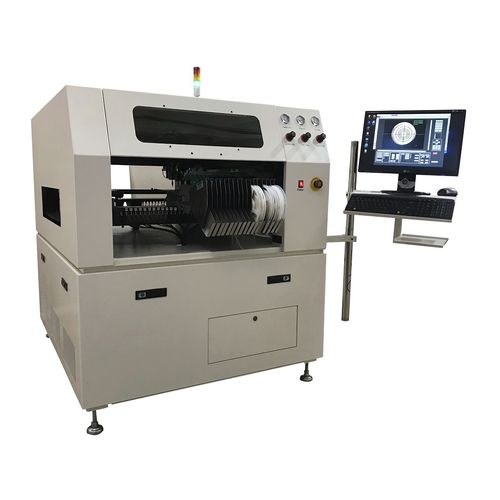

Macchina pick and place per LED QM3000

SMTautomaticacon sistema di allineamento ottico

Descrizione: La QM3000 è la nostra più grande macchina automatica pick and place con un sistema di ispezione con visione a colori. Questo modello fa parte della linea SMTmax da oltre 10 anni. La capacità di 56 alimentatori e l'area di lavoro di 18" (457mm) x12" (304mm) insieme alle teste di posizionamento doppie offre un tasso di 3.500 PPH che è ideale per i clienti che sono pronti a iniziare l'assemblaggio in-house. Un trasportatore interno opzionale è un ottimo modo per collegare questa unità a una linea SMT completa. Il dispenser opzionale è un'altra grande caratteristica per le vostre esigenze di prototipazione. Il telaio in ghisa elimina le vibrazioni e permette la stabilità termica. Sia l'hardware che il software prodotti da SMTmax presso il nostro stabilimento di Chino in California consentono la potenziale personalizzazione per altri scopi di manipolazione unici. Specifiche: - 3500 P.P.H (parti all'ora) stimate - 18" (457mm) x12" (304mm) area di lavoro (QM3000) - Posizionamento di 0402 standard (aggiornamento per parti più piccole) - Sistema di centraggio automatico di computer vision per IC (SOP, QFP, BGA) e migliore posizionamento di pezzi piccoli - Asse Z digitale completamente programmabile e angoli di rotazione Theta - Risoluzione degli assi X e Y di 0.0005", posizionamento di 0.001", risoluzione di rotazione di 0.045 - 56 capacità di alimentazione standard per la QM3000 - Correzione della posizione della scheda PCB con riconoscimento fiduciale - Ispezione visiva automatica dopo il posizionamento - Funzione di conversione di file CAD (in .CSV delimitato da virgola) - Funzione di conversione dei file Gerber (per l'opzione di erogazione della pasta) - 12 mesi di garanzia di fabbrica completa - parti e manodopera - Software grafico facile da usare per una programmazione rapida. La programmazione può essere fatta con la "modalità di apprendimento" della telecamera che guarda in basso o importando la grafica del file Gerber o il file .CSV.
