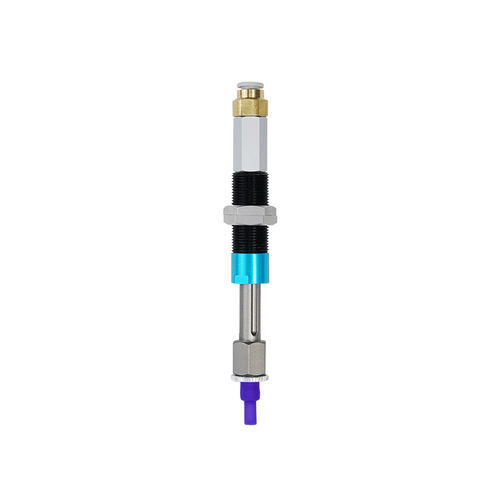

Pinza supporto flessibile ISC-SC6-P4.5E

per pezzi da lavorareper utensiliper apparecchi di misura

Il morsetto di supporto interno di tipo airbag ISC è un morsetto flessibile innovativo che imita la forma di autodifesa del pesce palla ed è progettato in modo bionico. Riempiendo il sacco d'aria flessibile con aria a una certa pressione, si realizza l'espansione e si completa la presa a supporto interno. Poiché la pressione dell'aria in ingresso può essere controllata con precisione, la forza di serraggio esercitata dal dispositivo sul pezzo può essere controllata e il pezzo non viene facilmente danneggiato. parametri di prestazione Modello - ISC-SC6-P4.5E Altezza complessiva del modulo airbag H - 25,5 Diametro della superficie di contatto D - 4,5 Diametro strutturale A - 14 Diametro di lavoro dal basso altezza B - 4 Altezza effettiva della superficie di contatto C - 8 Altezza di lavoro del modulo airbag E - 17,5 Lunghezza totale N - E+105 Campo di pressione dell'aria di utilizzo/kPa - 0-120 Diametro esterno di espansione limite/mm - 5,2 Carico finale/g - 70 Peso del dispositivo/g - 36 Utilizzare il modello di asta metallica - VFNT 1421-G18 Dimensione del foro di installazione/mm - 14,5
